13. Sched Box
对于此功能,您需要分别使用蓝牙连接充电桩和Sched Box,分别进行设置,才能使Sched Box按照正确的调度生效。
13.1. 充电桩侧设置

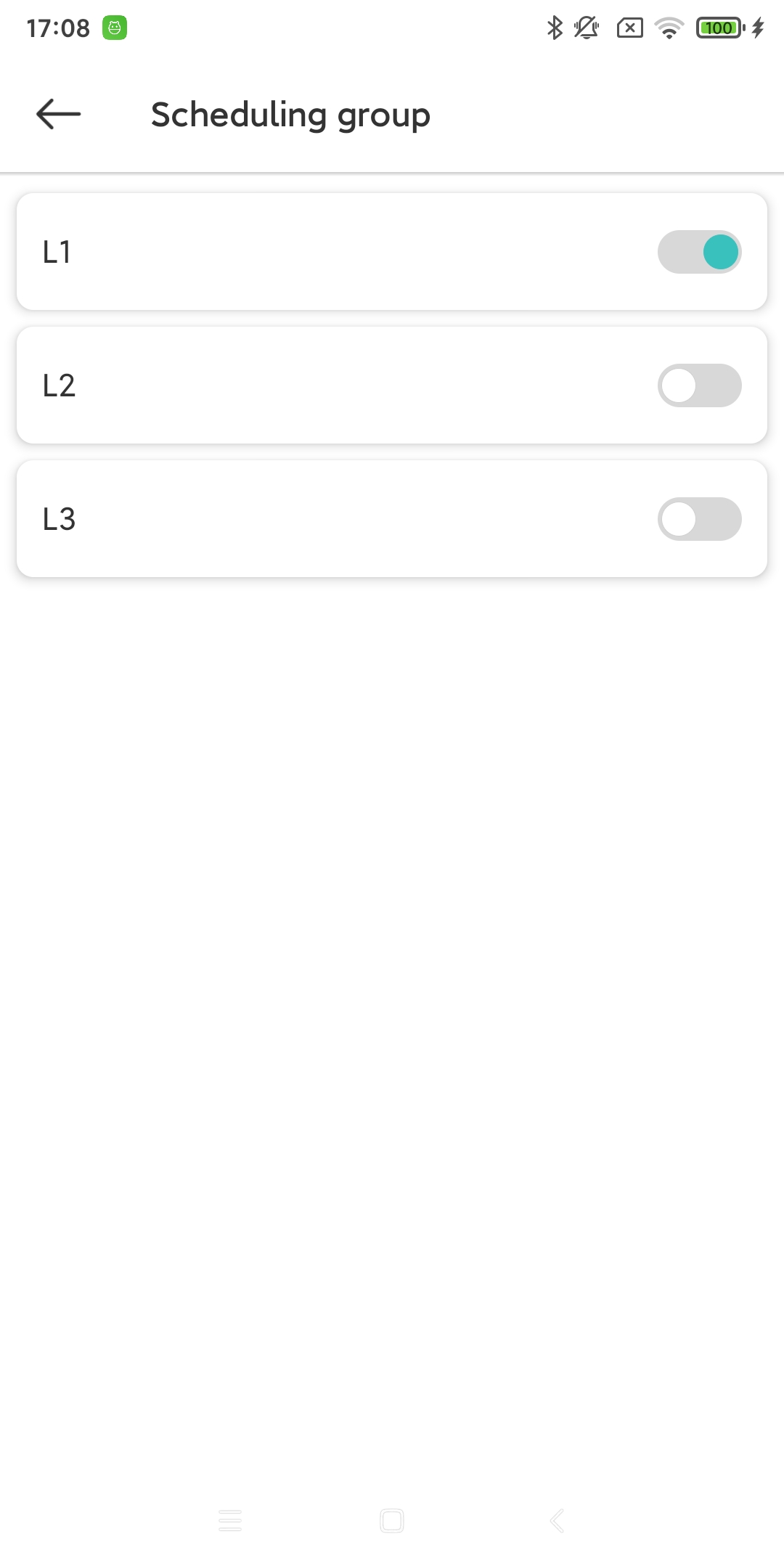

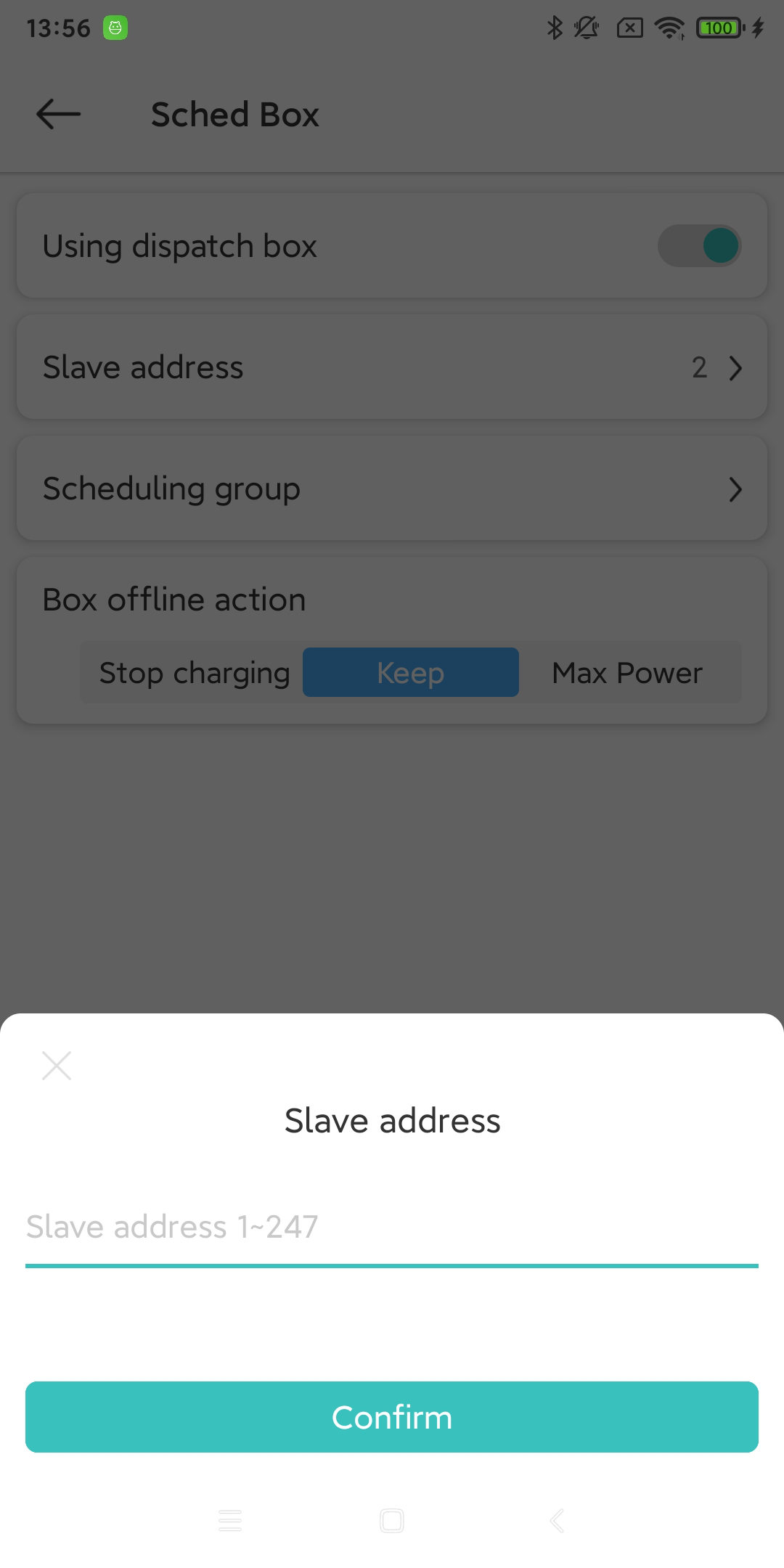

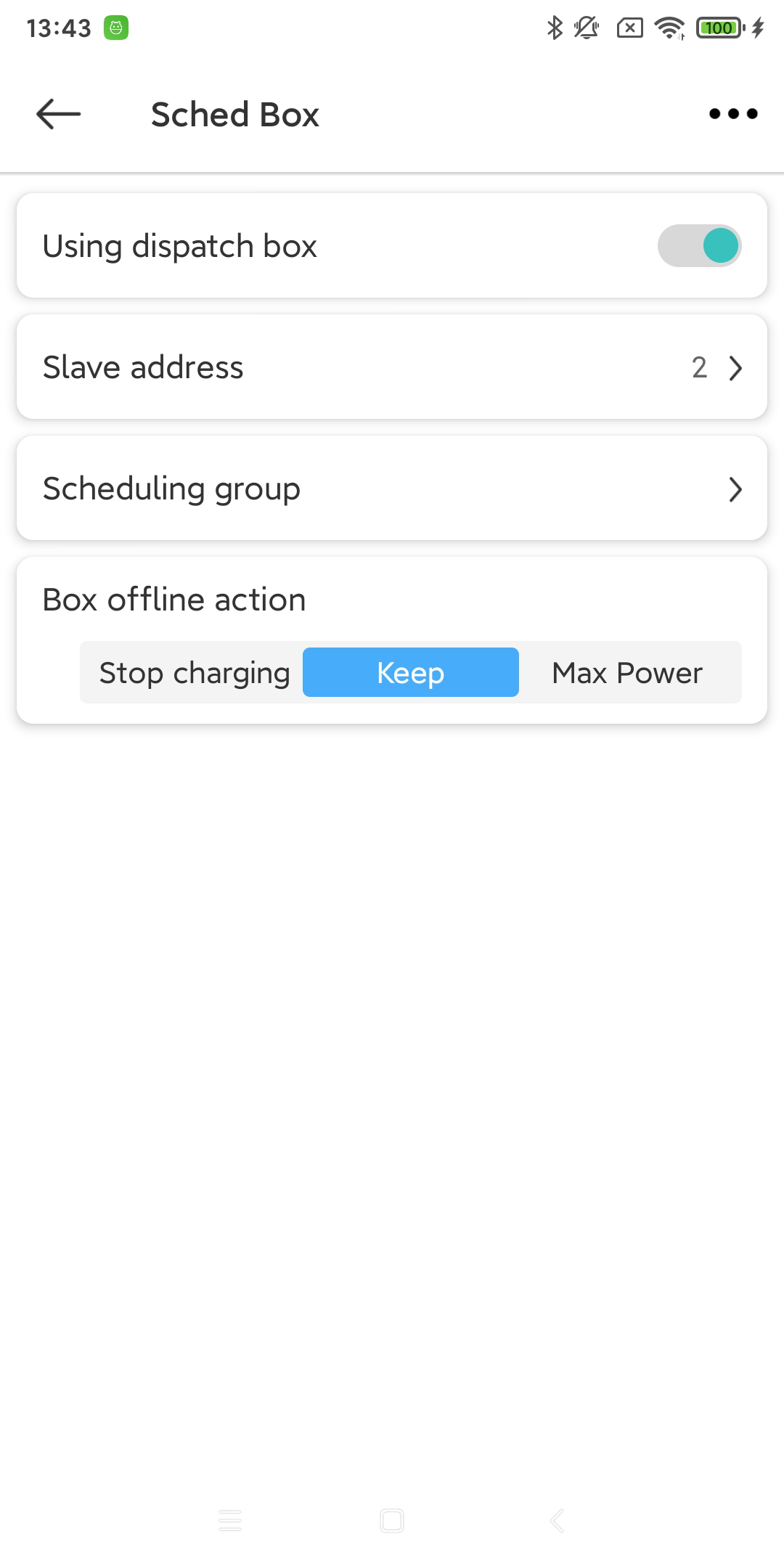

在 “更多” 页面中,您可以点击“Sched Box”选项卡,进入此功能页面。您需要开启此功能,并设置此 充电桩设备 的从机地址、相位(多选)、以及Sched Box离线后,此 充电桩设备 的行为。
13.2. Sched Box侧设置

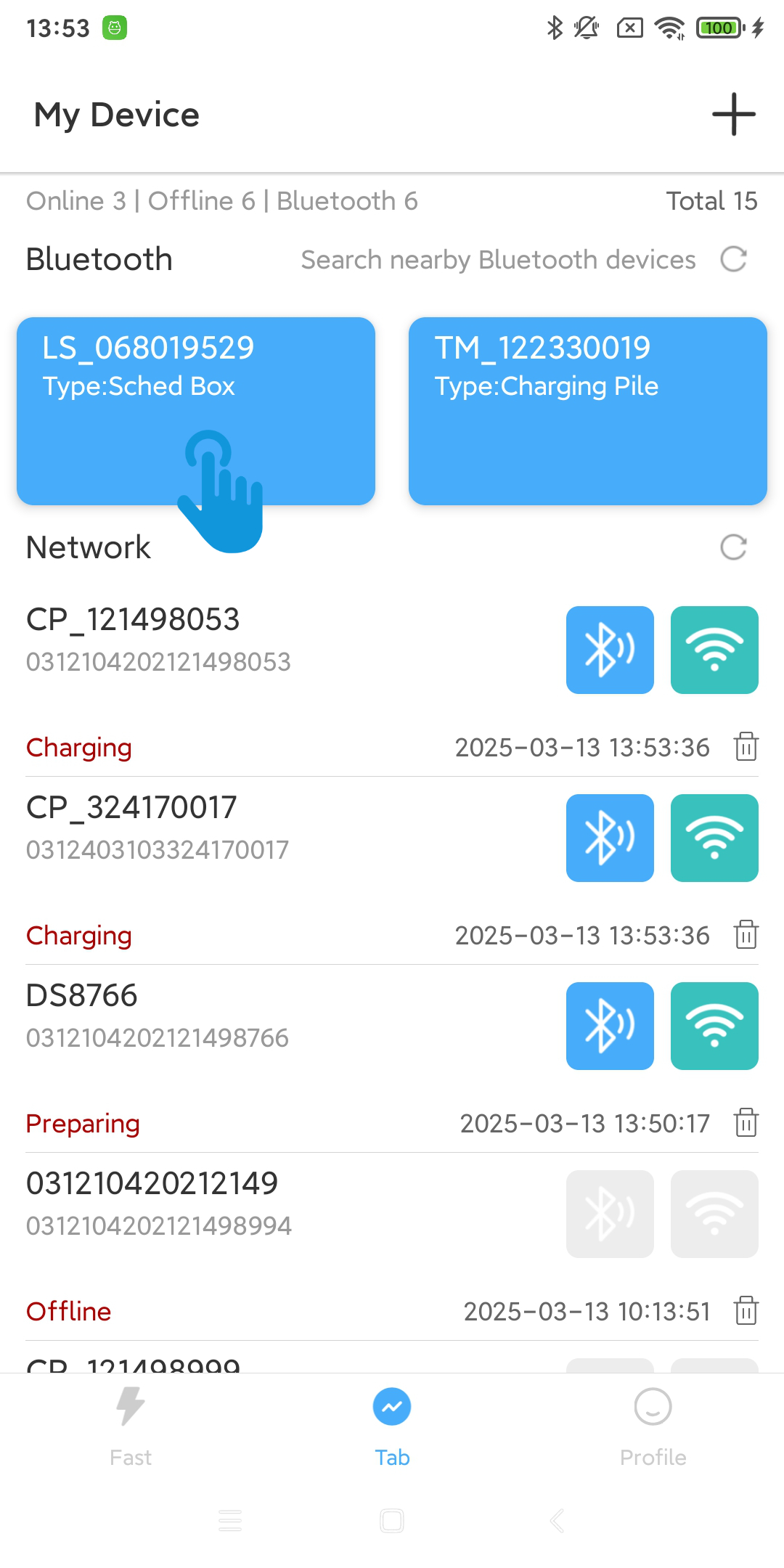

13.2.1. 使用蓝牙连接到Sched Box

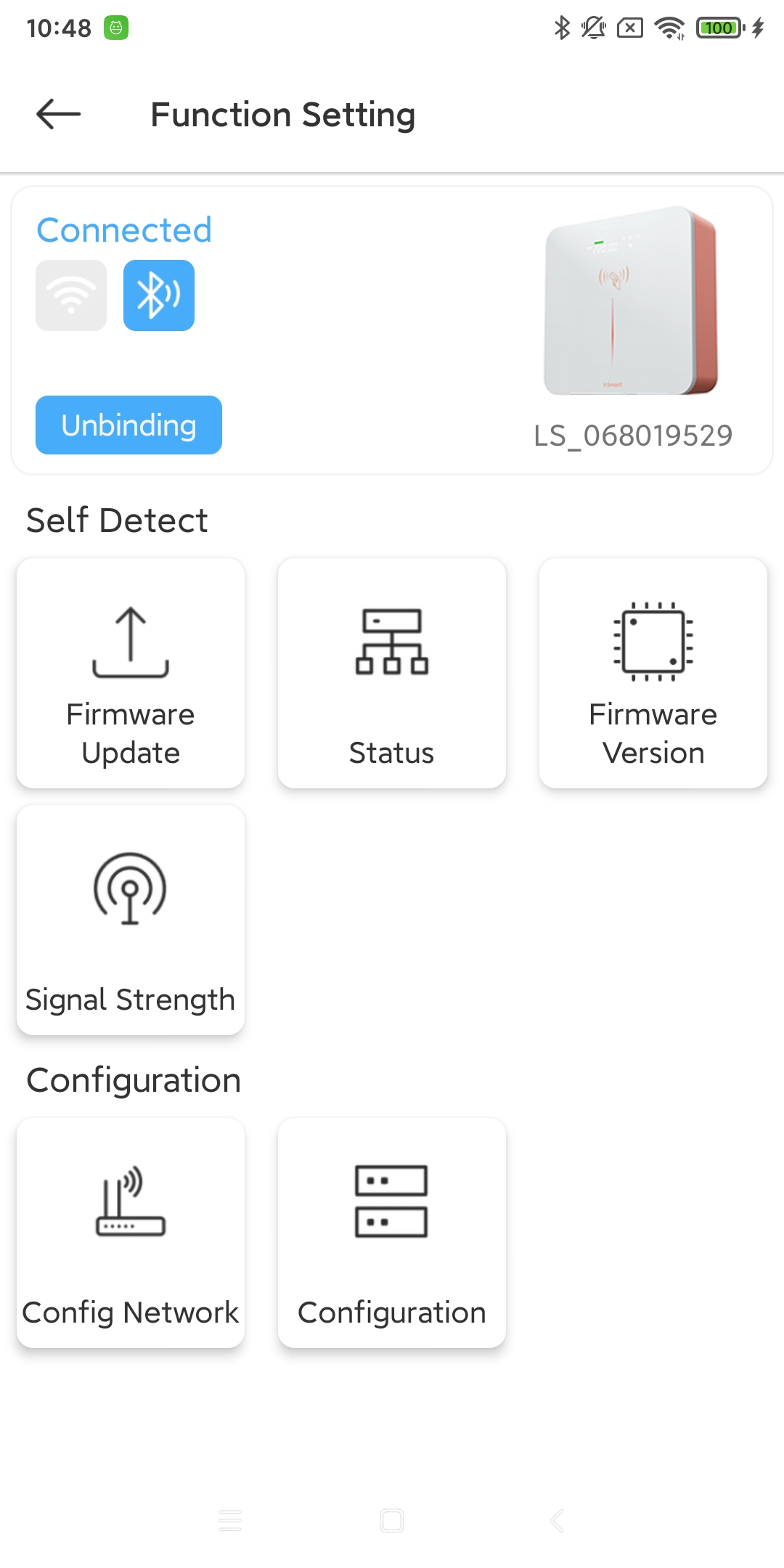

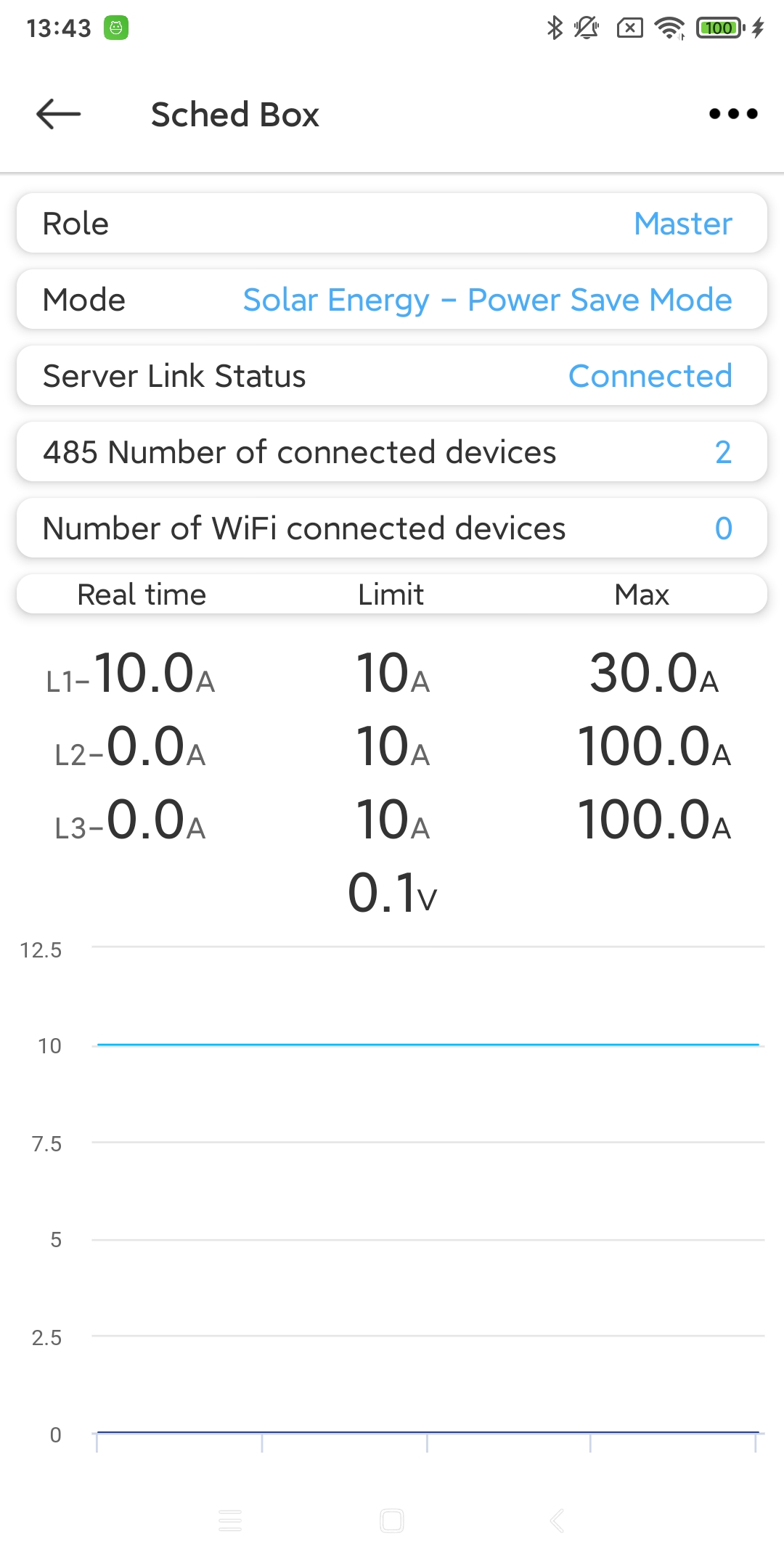

连接Sched Box后,您可以看到Sched Box的基本信息和电流曲线。您可以点击右上角”更多“图标按钮,进入Sched Box功能页面。

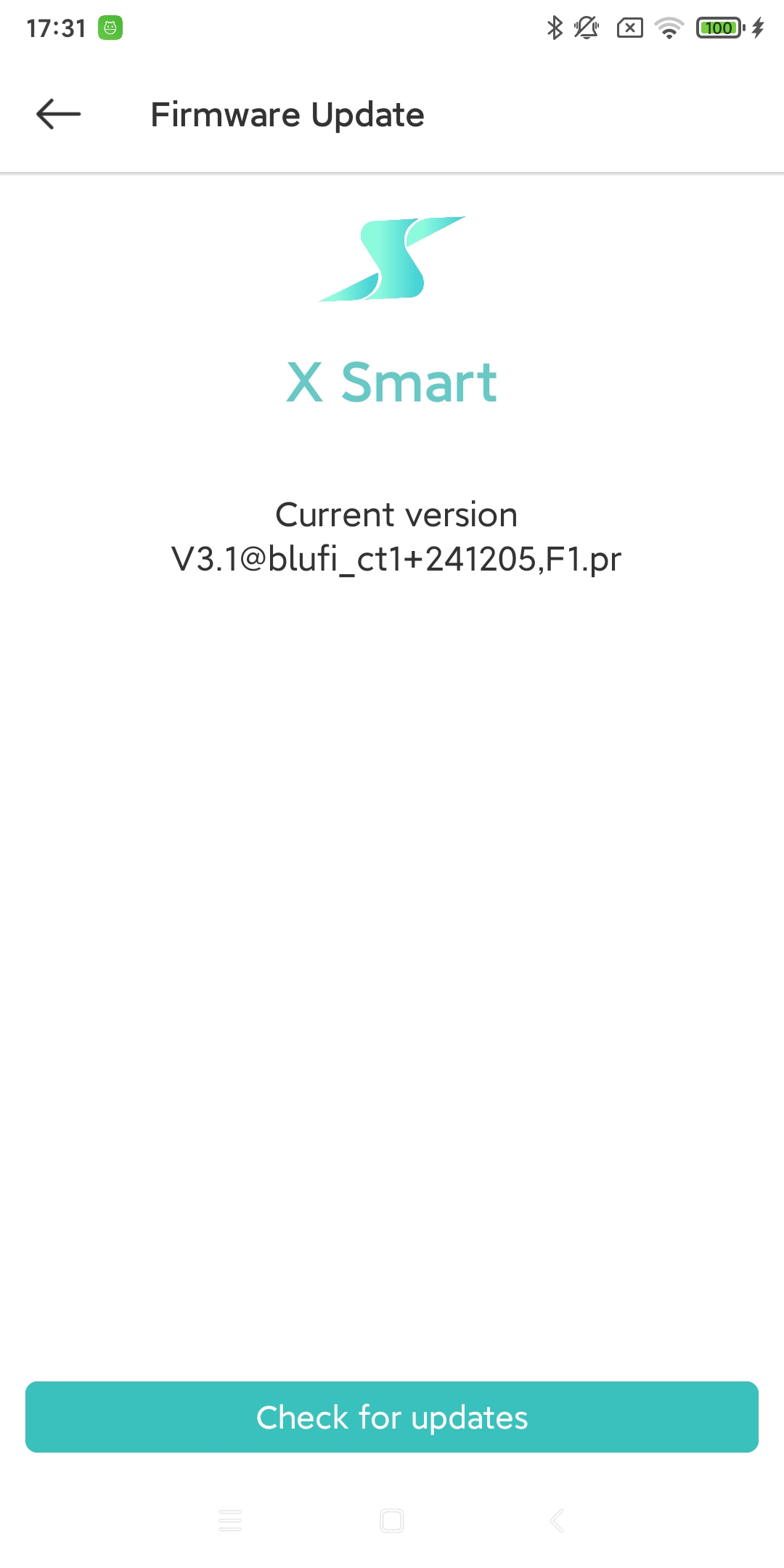

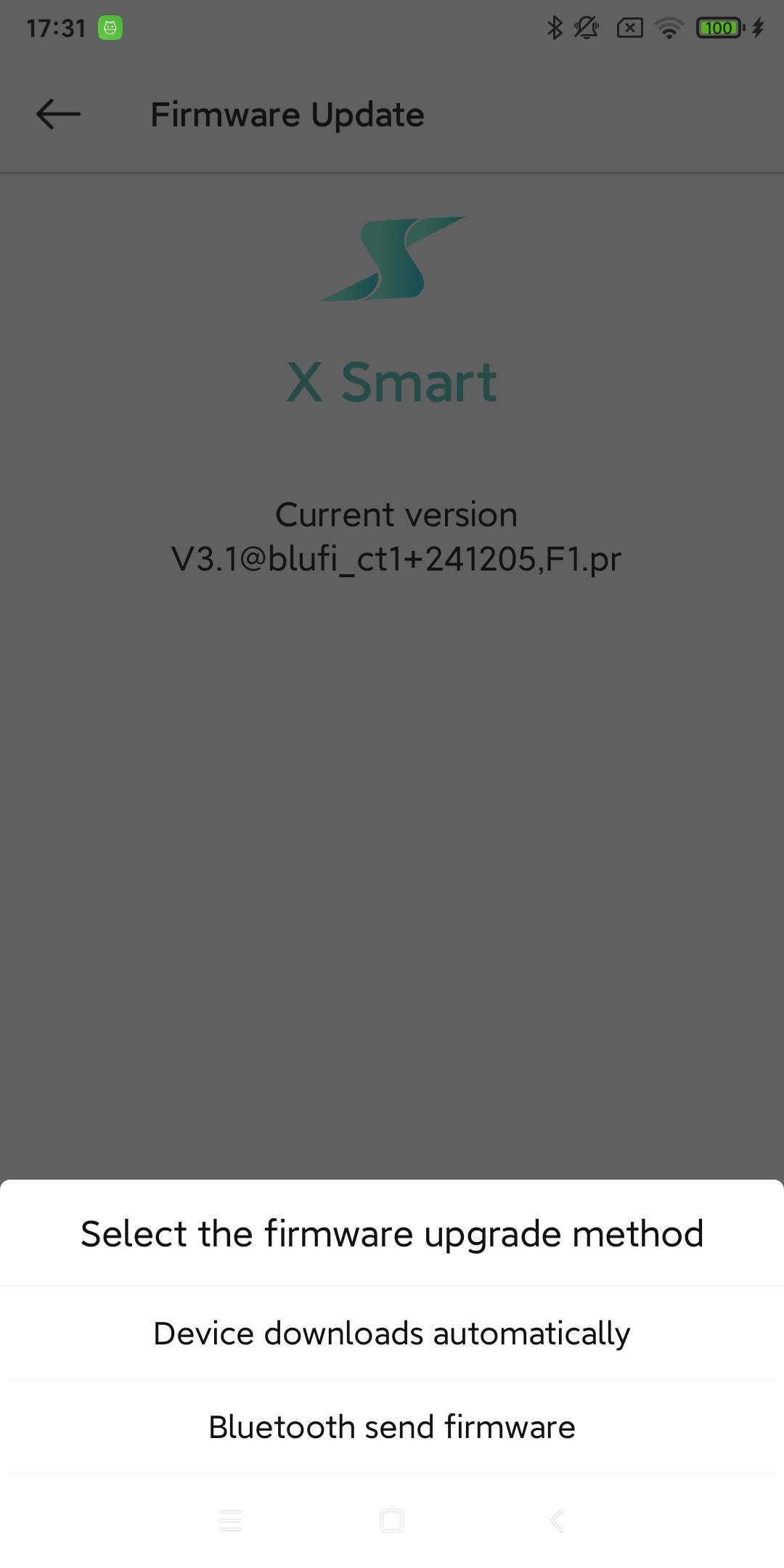

- Firmware Update:
查看及更新当前Sched Box设备的固件版本。[1]

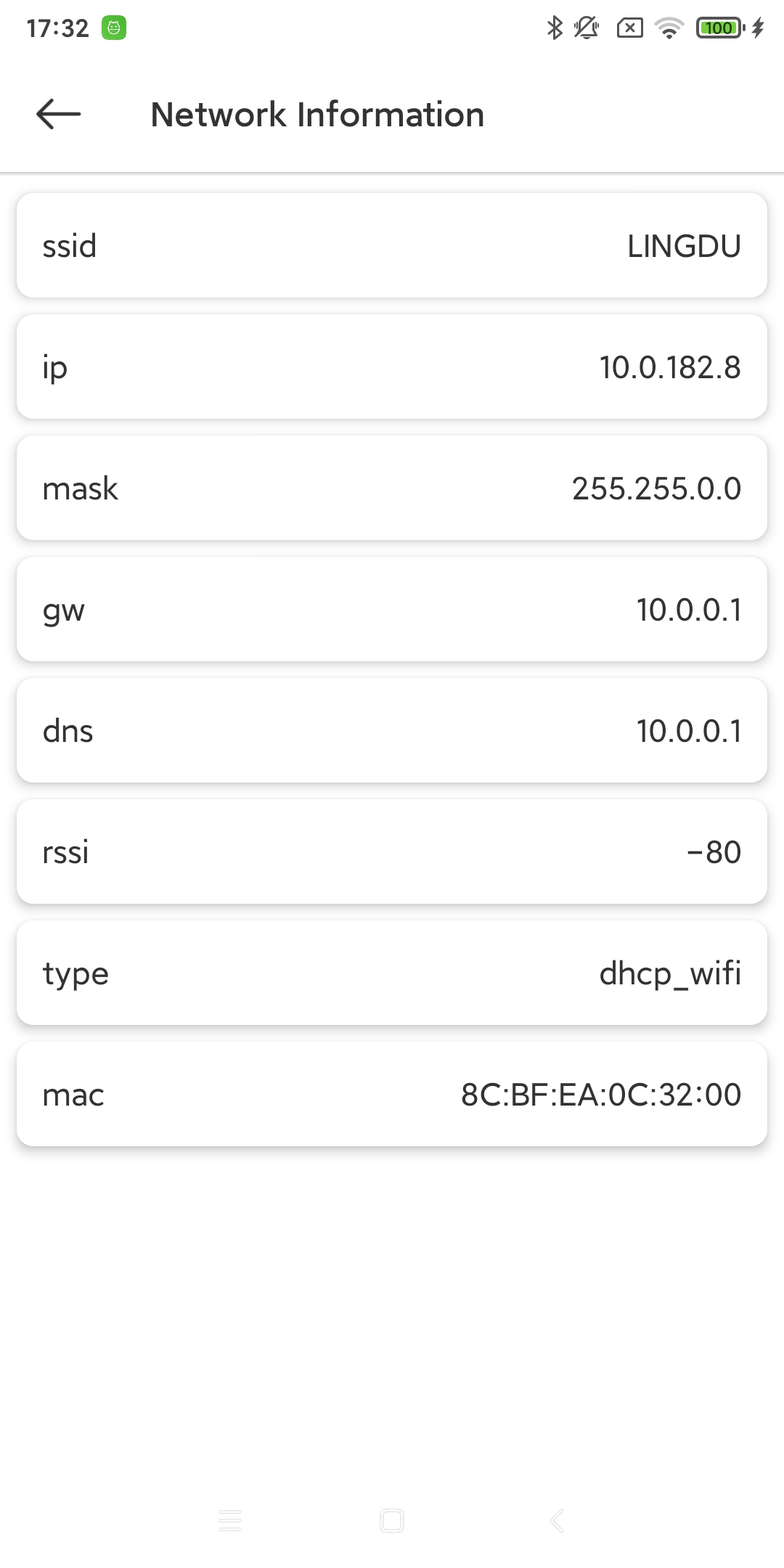

- Status:
查看当前Sched Box设备的网络状态。[2]

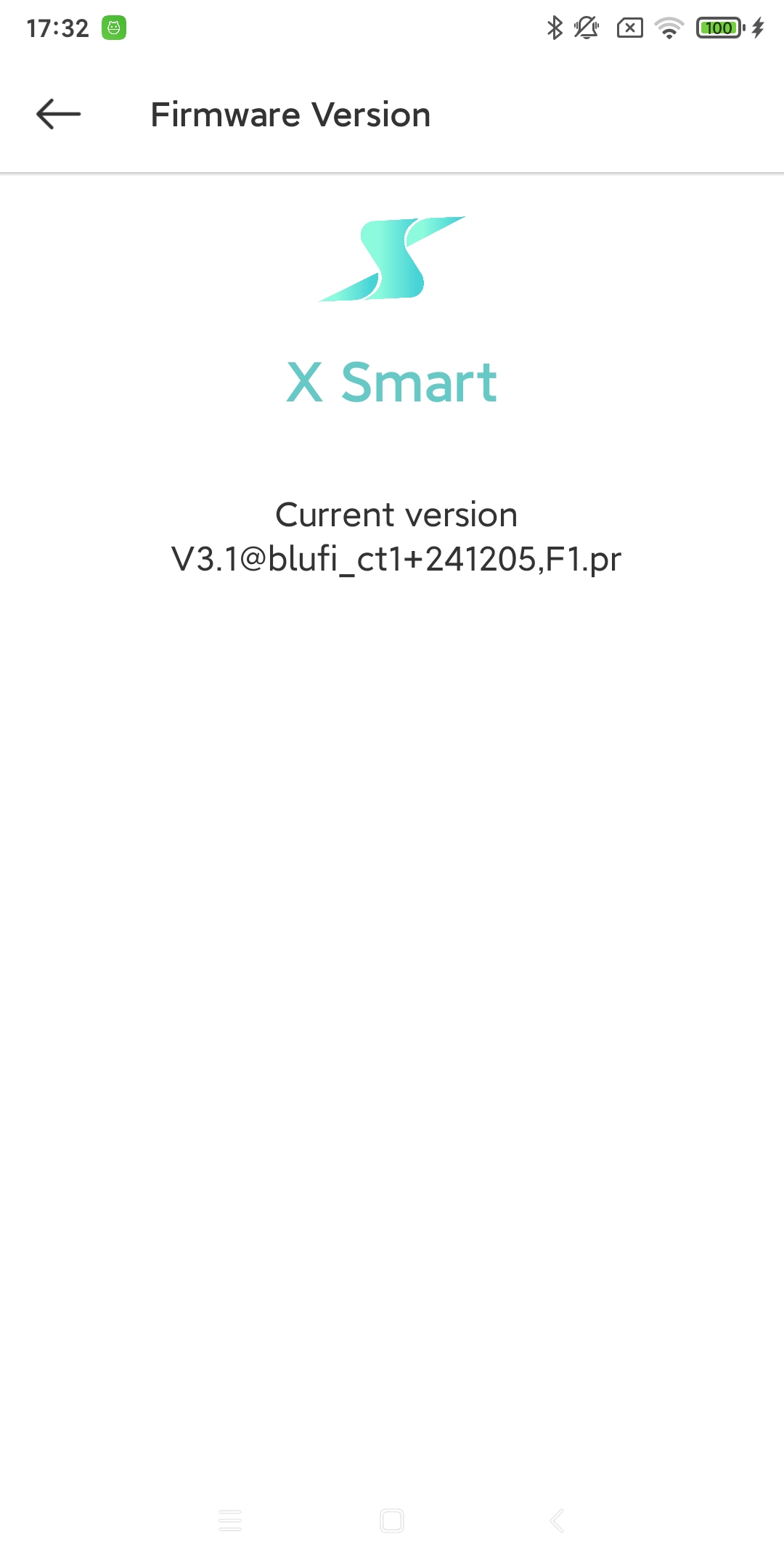

- Firmware Version:
查看当前Sched Box设备的固件版本。[3]

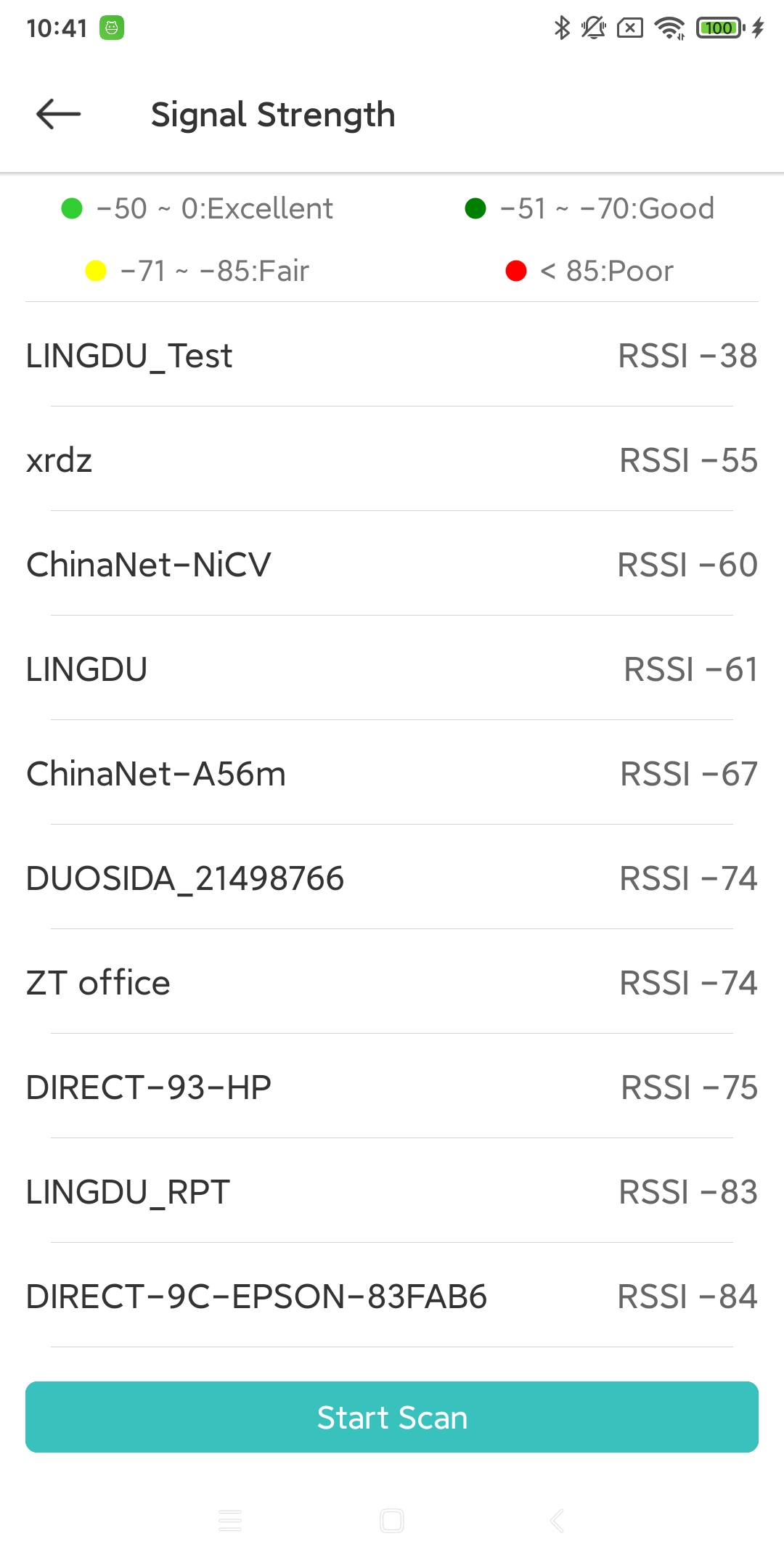

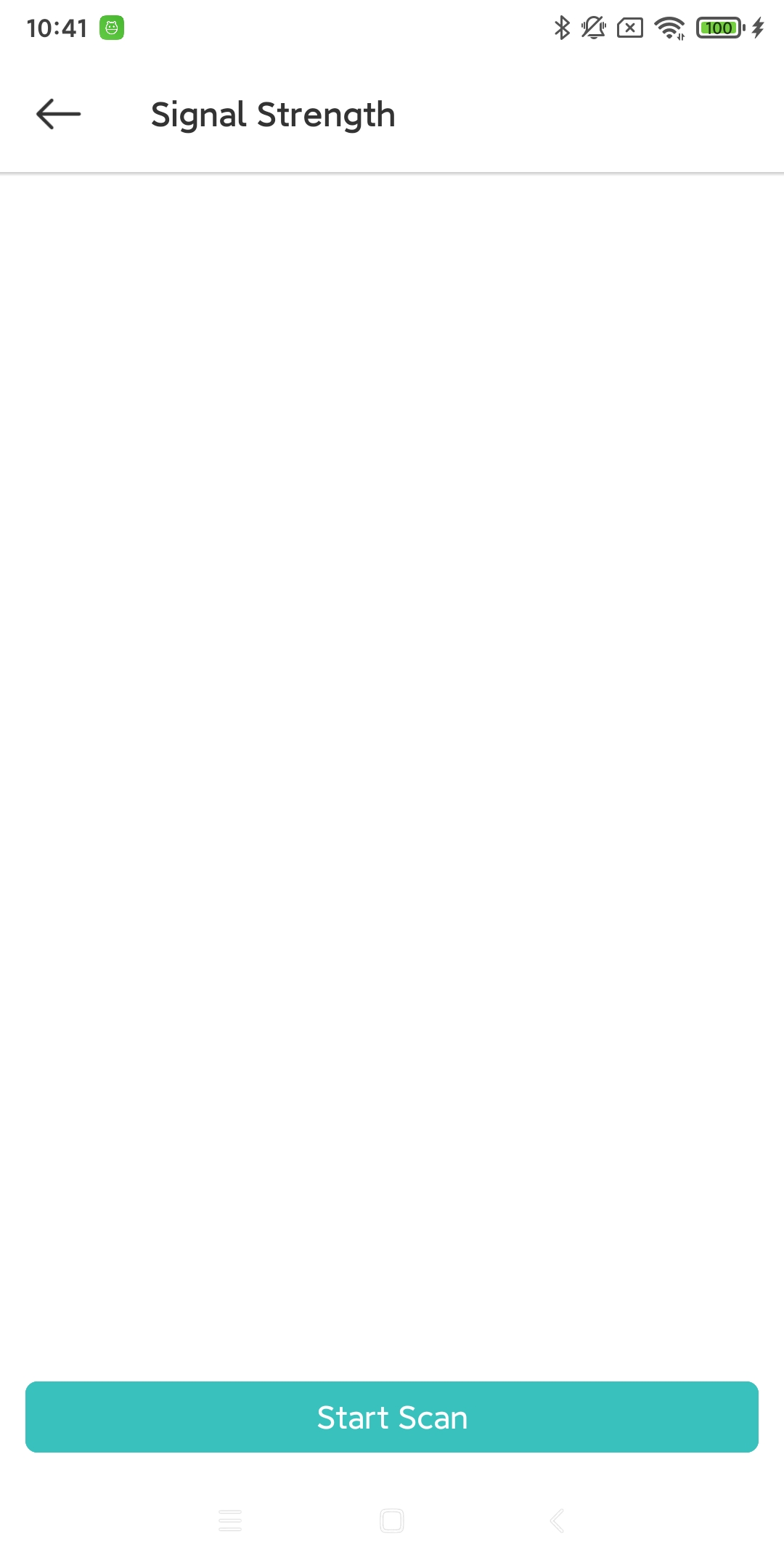

- Signal Strength:
Sched Box 扫描附近 Wi-Fi 并显示信号强度。[15]

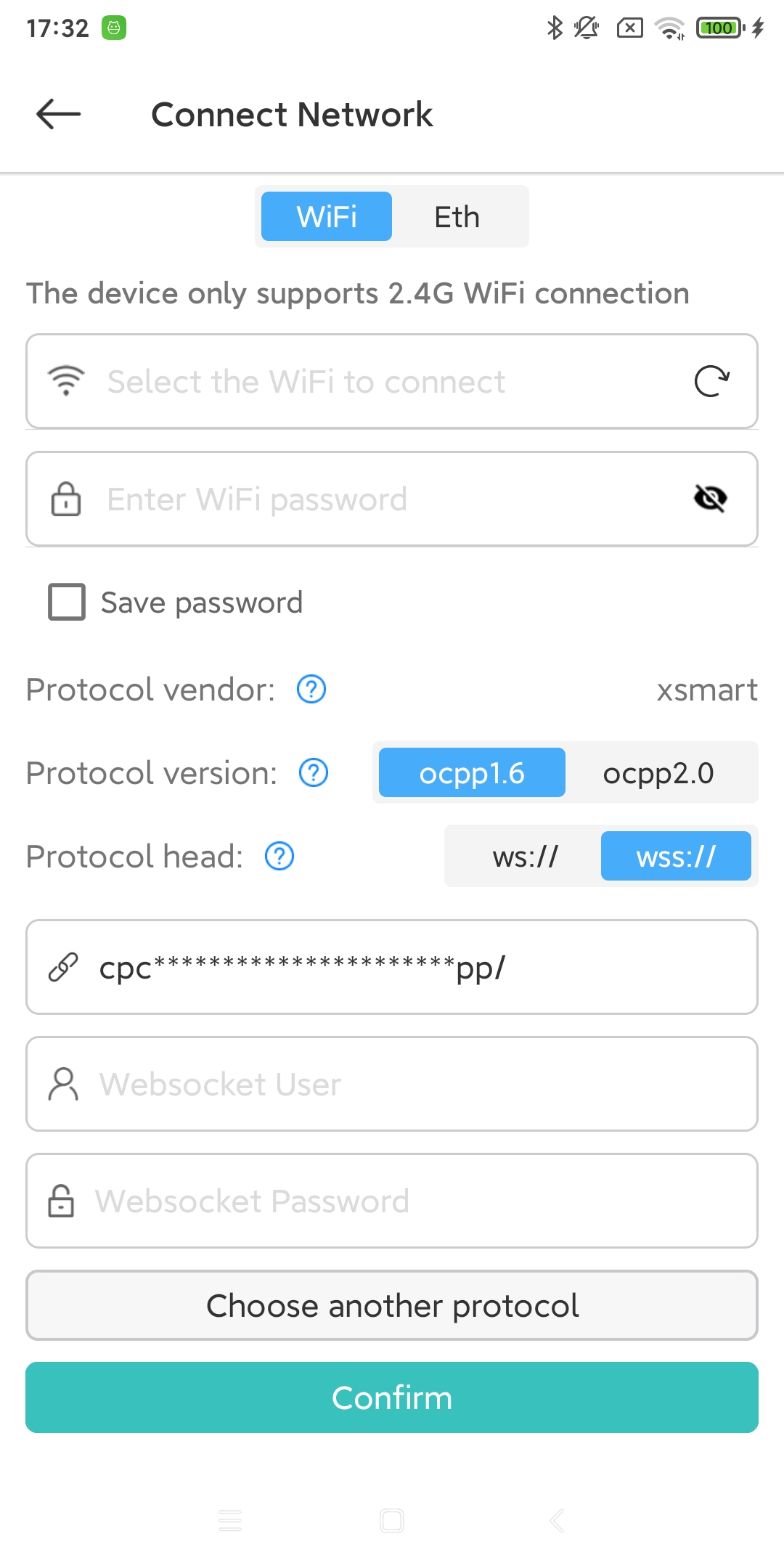

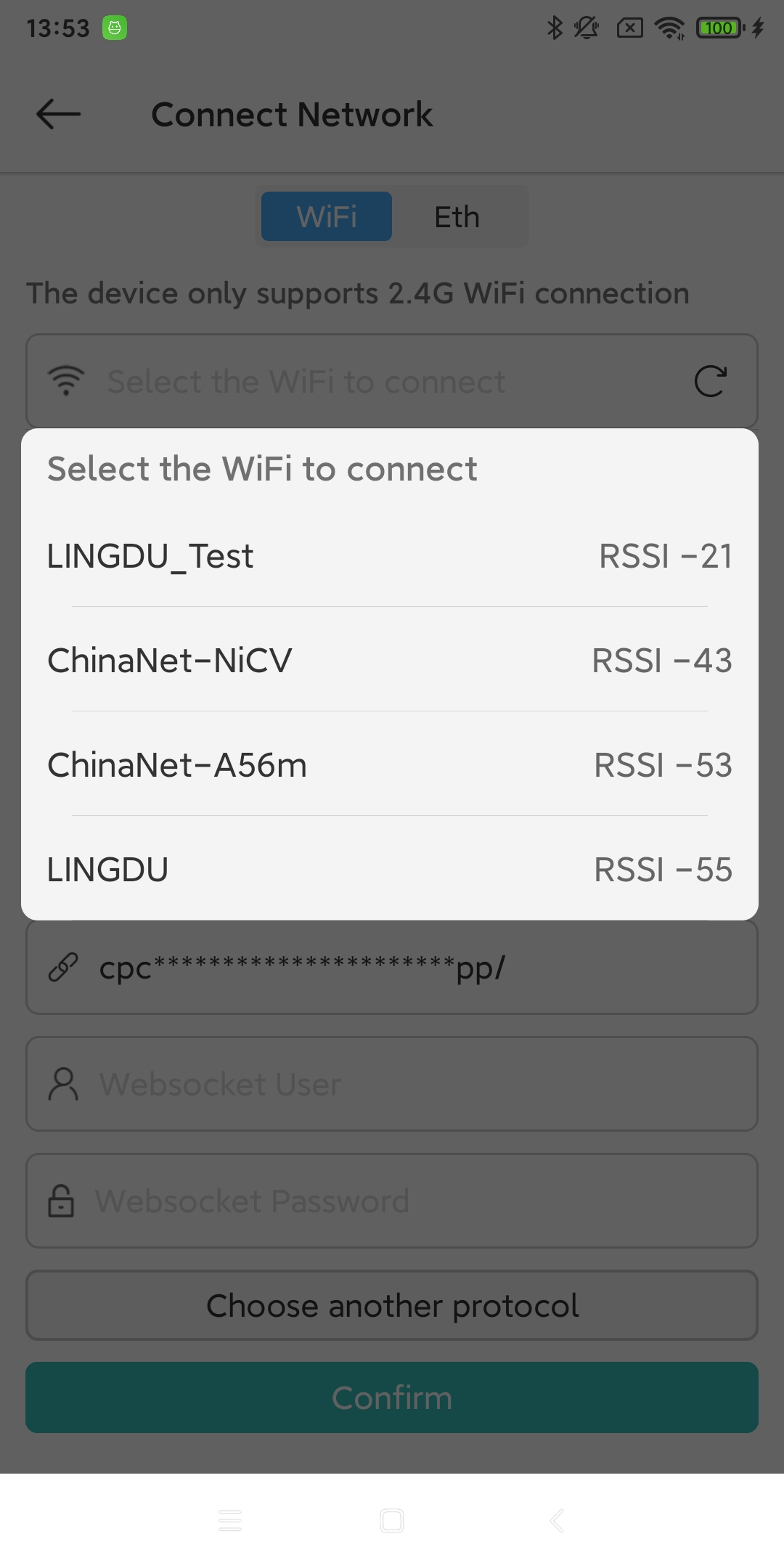

- Config Network:
为当前Sched Box设备配置网络。[4]

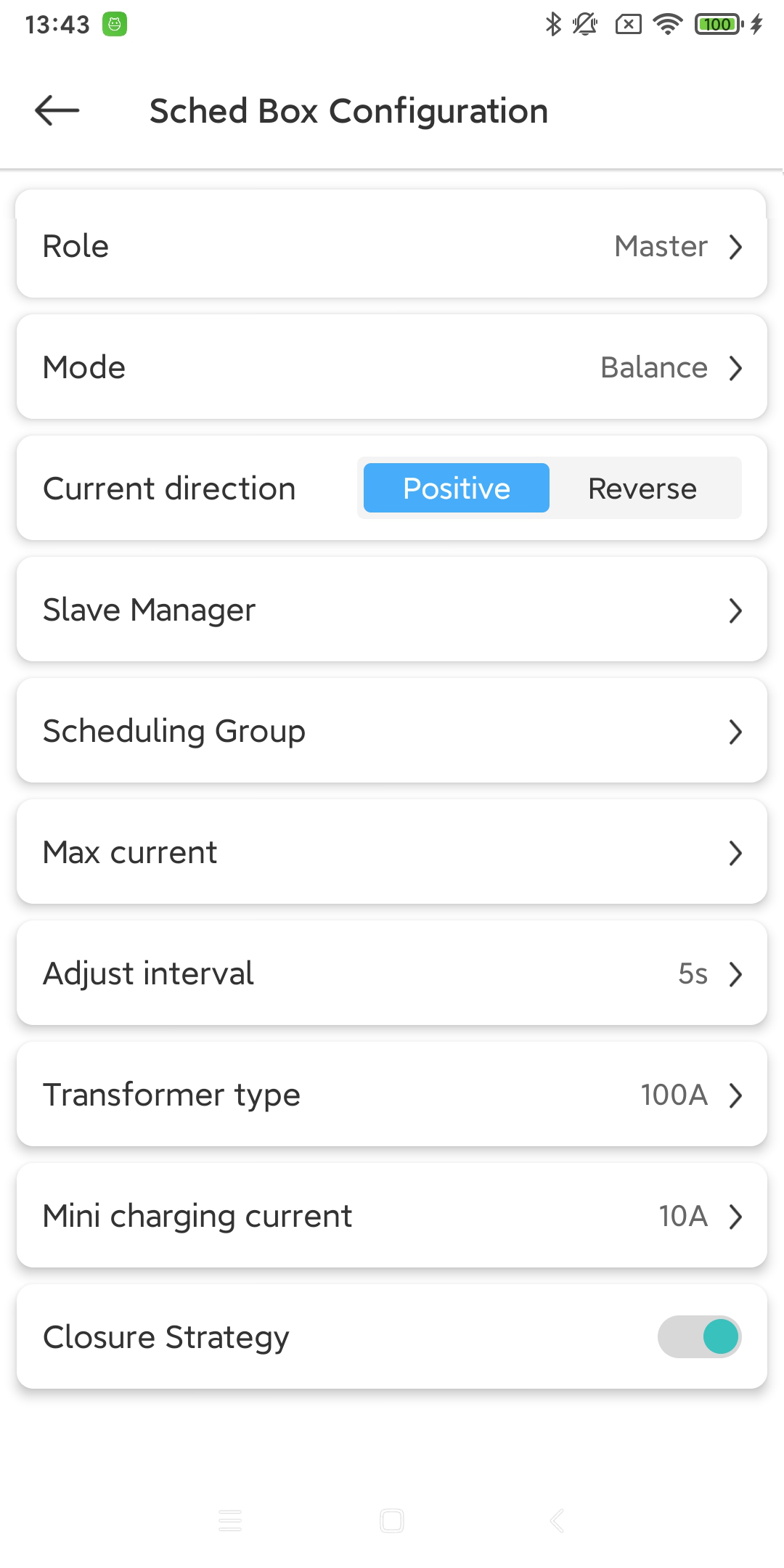

- Configuration:
为当前Sched Box设备配置参数。[5]

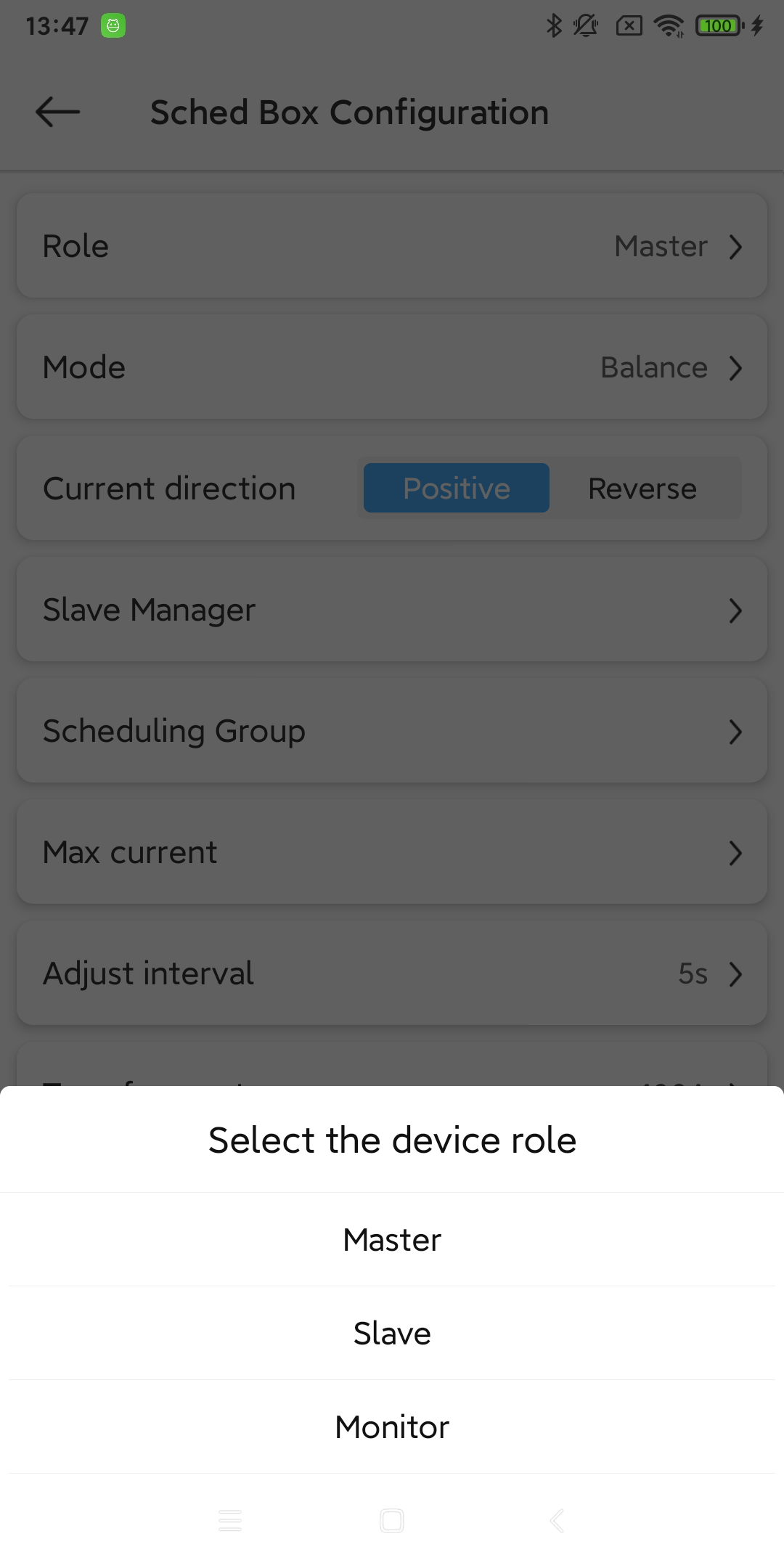

- Role:
Sched Box当前需要的角色。[6]

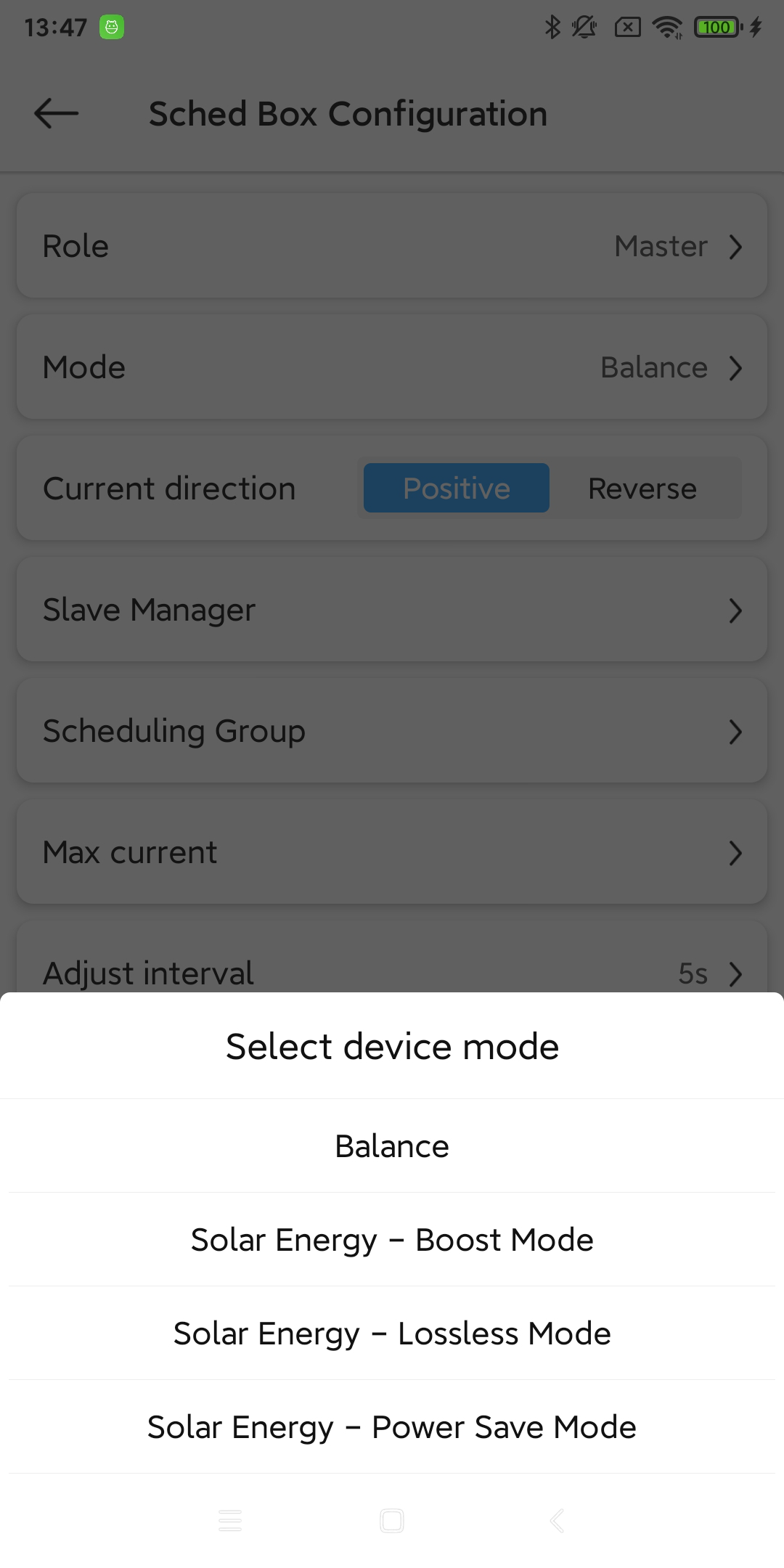

- Mode:
Sched Box当前需要的模式。[7]
- Current direction:
Sched Box接入电流的方向。可选的有“正向”、“反向”。

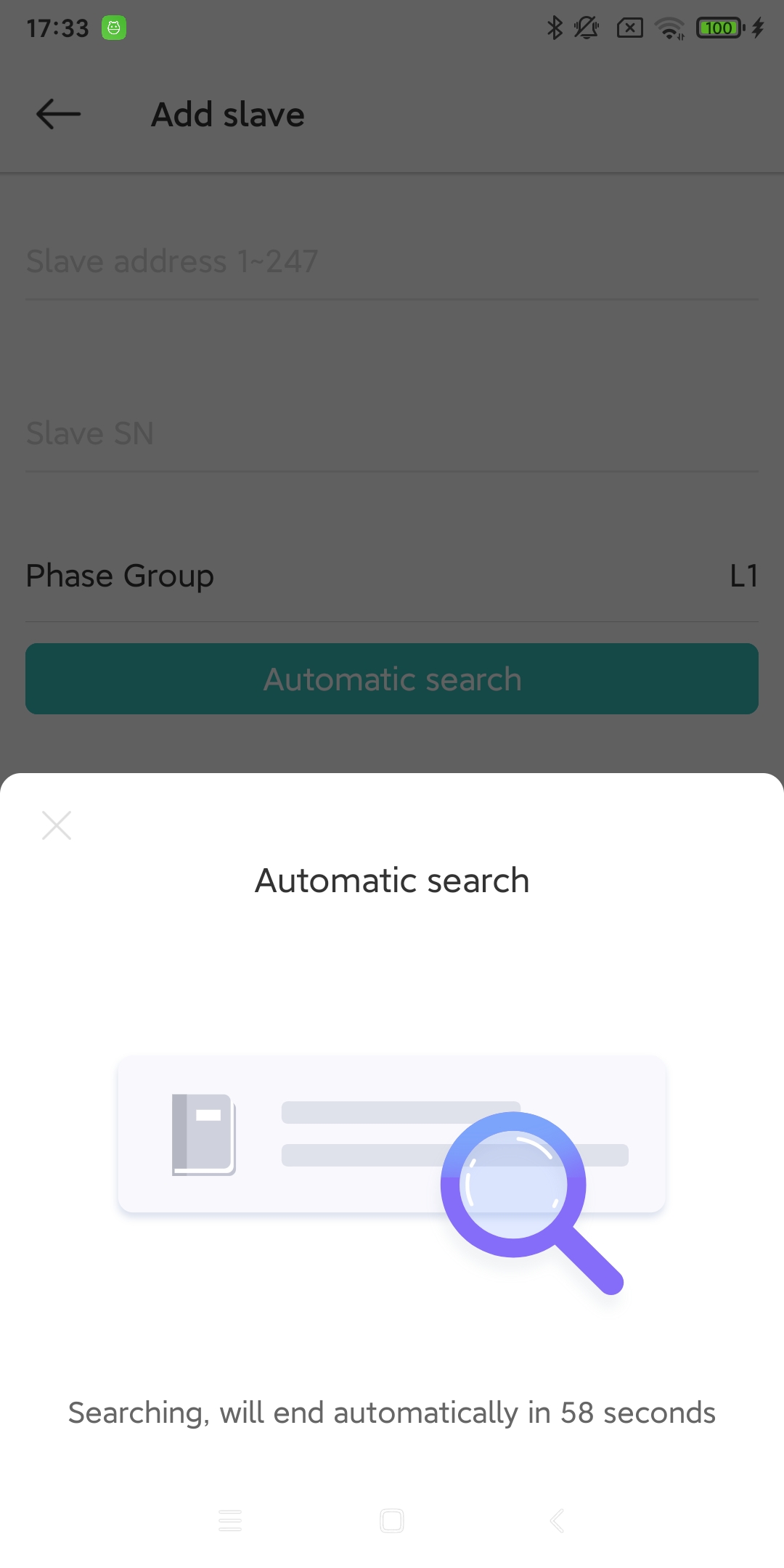

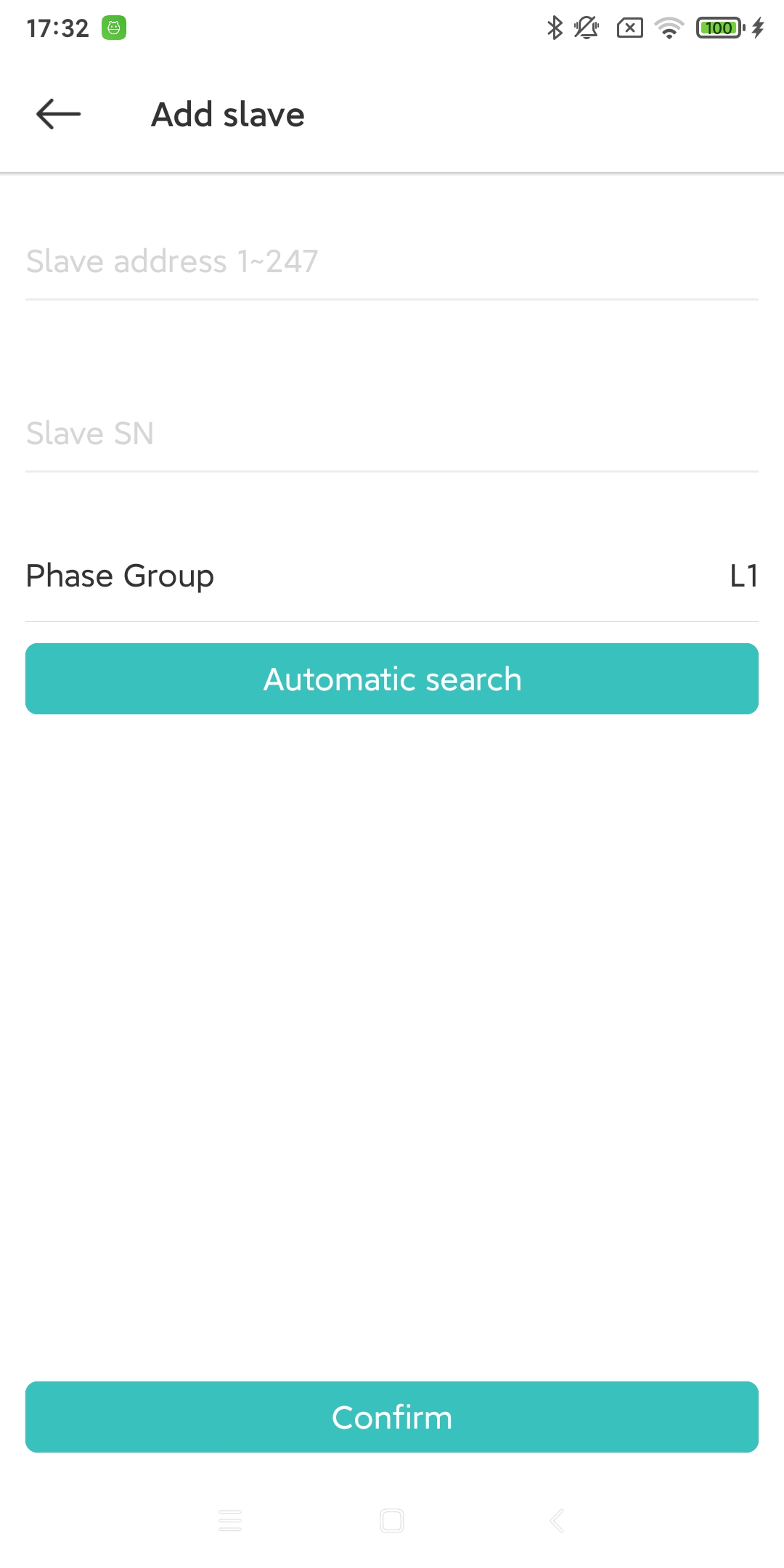

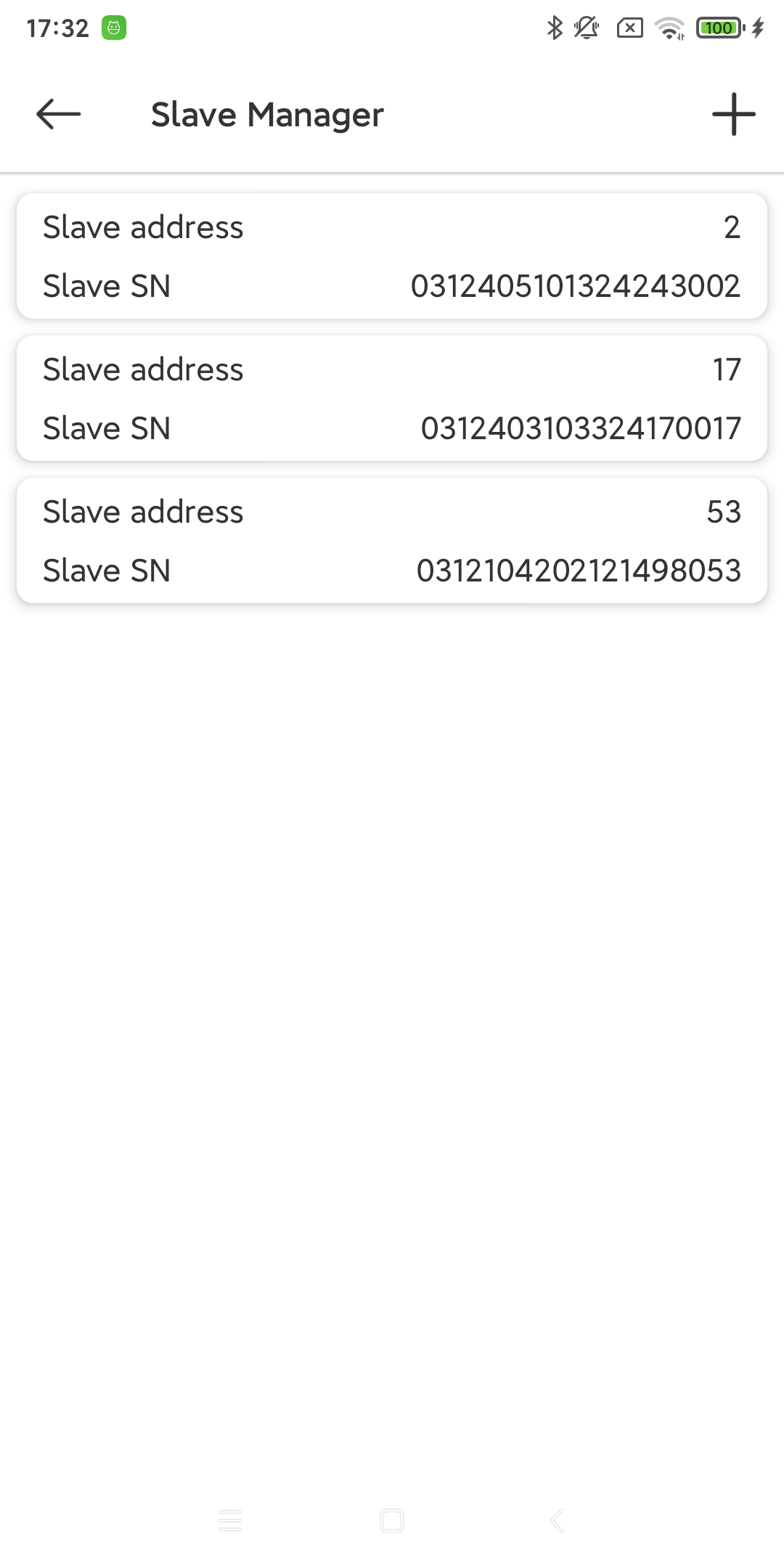

- Slave Manager:
Sched Box的从机管理。(一般设置充电桩为从机)。[8]

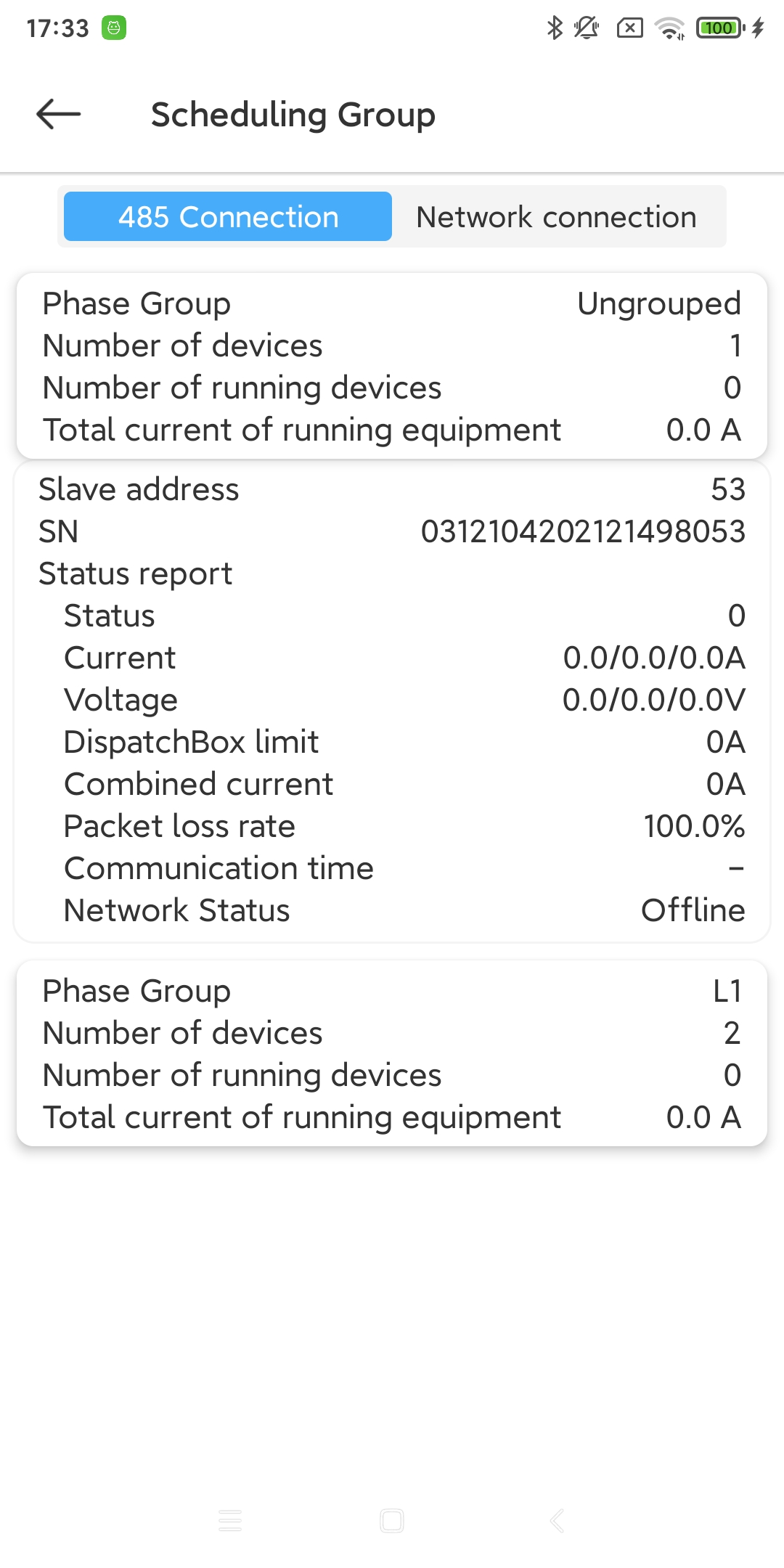

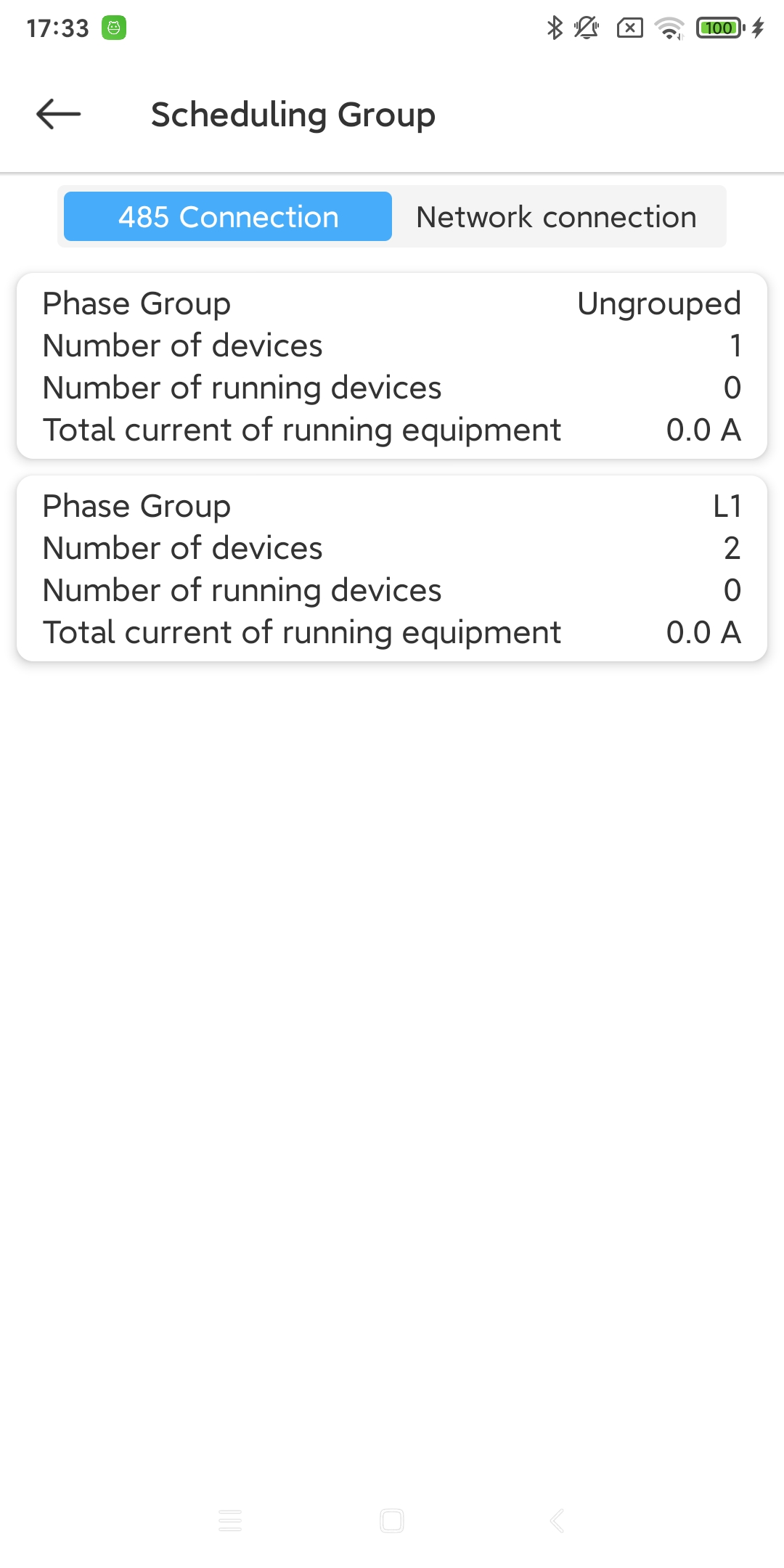

- Scheduling Group:
调度组管理。[9]

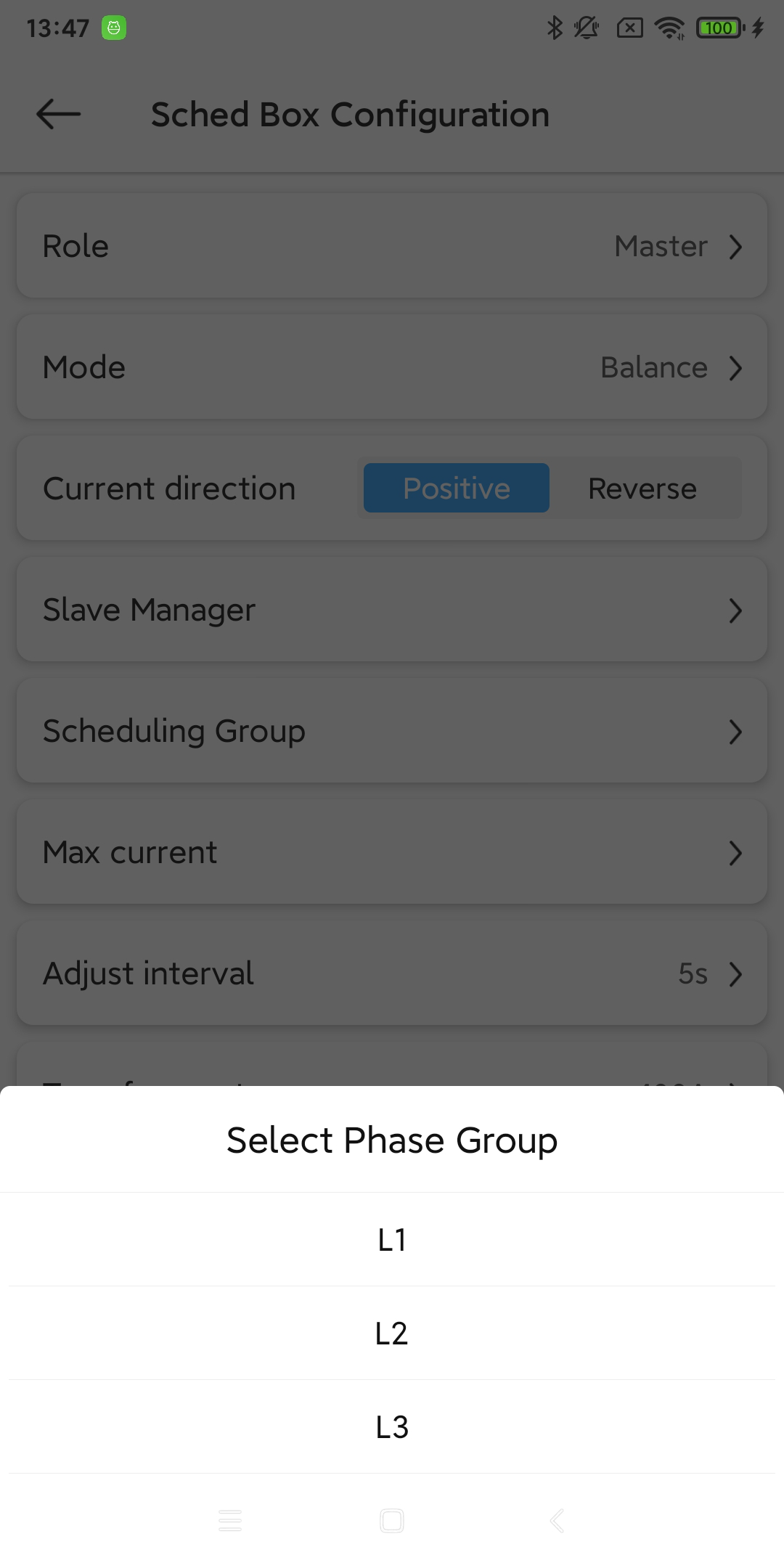

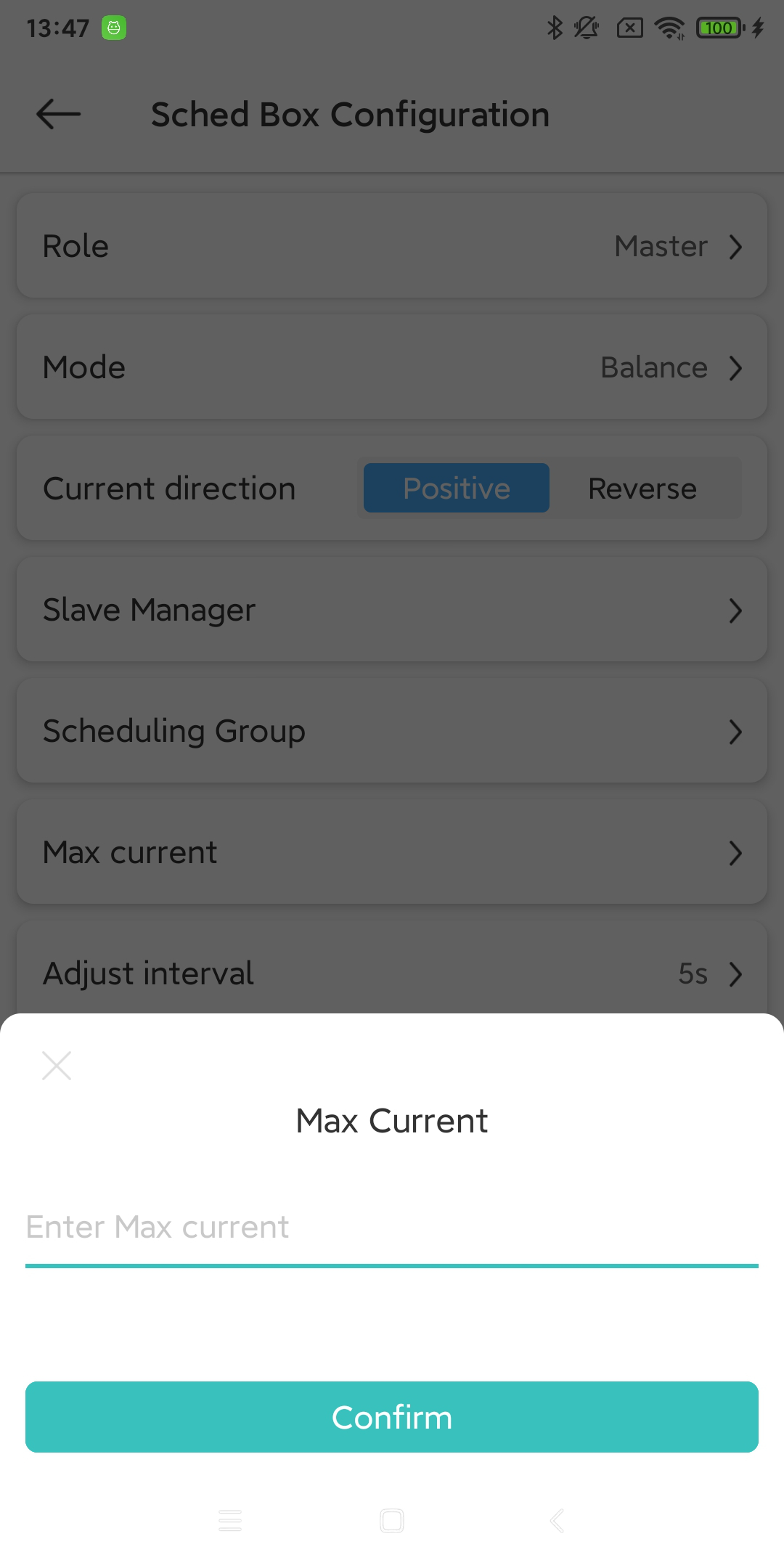

- Max current:
相位组的最大电流,可分别设置 L1、L2、L3 相位组。[10]

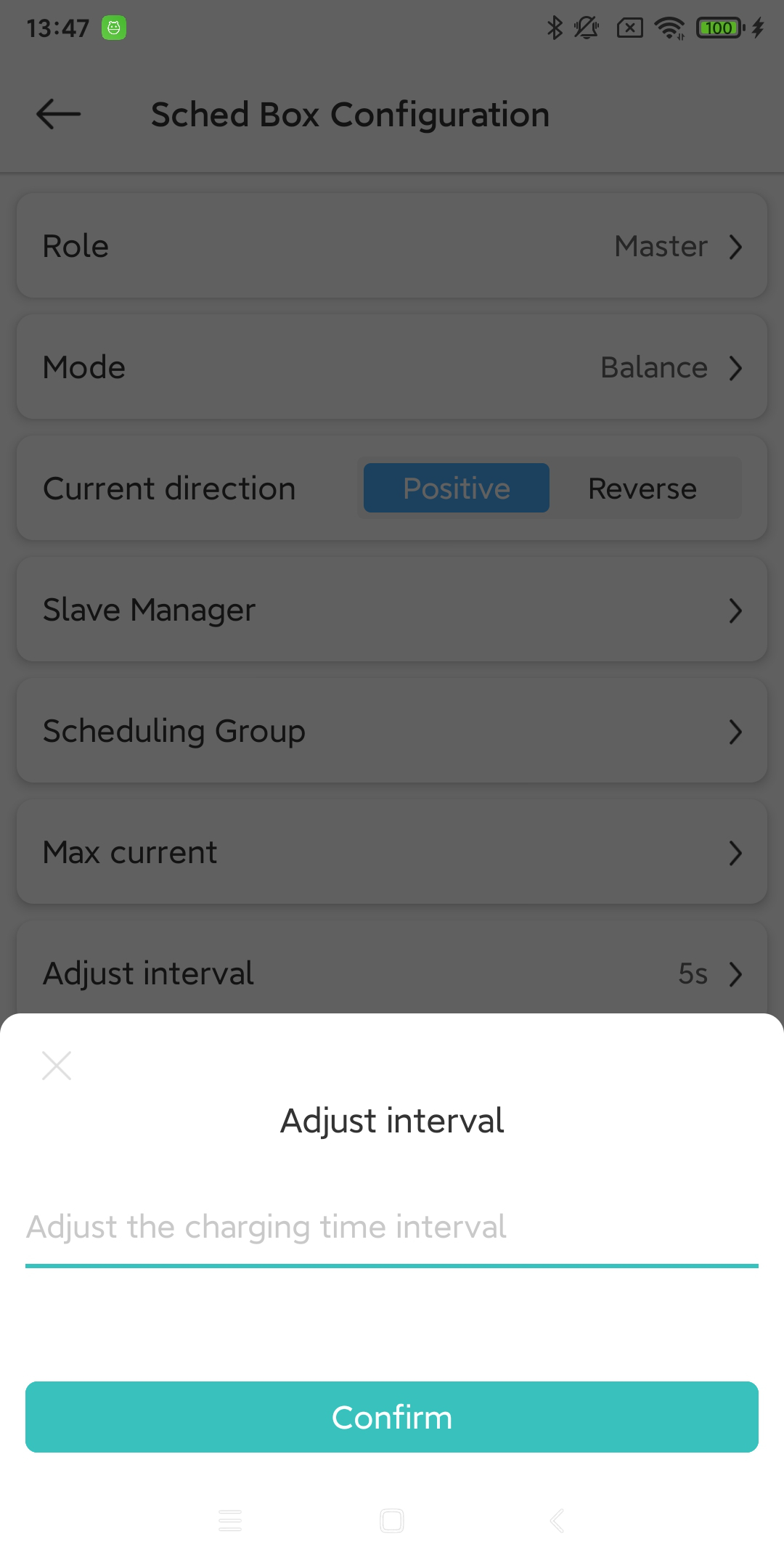

- Adjust interval:
每次调节充电桩设备电流的时间间隔。[11]

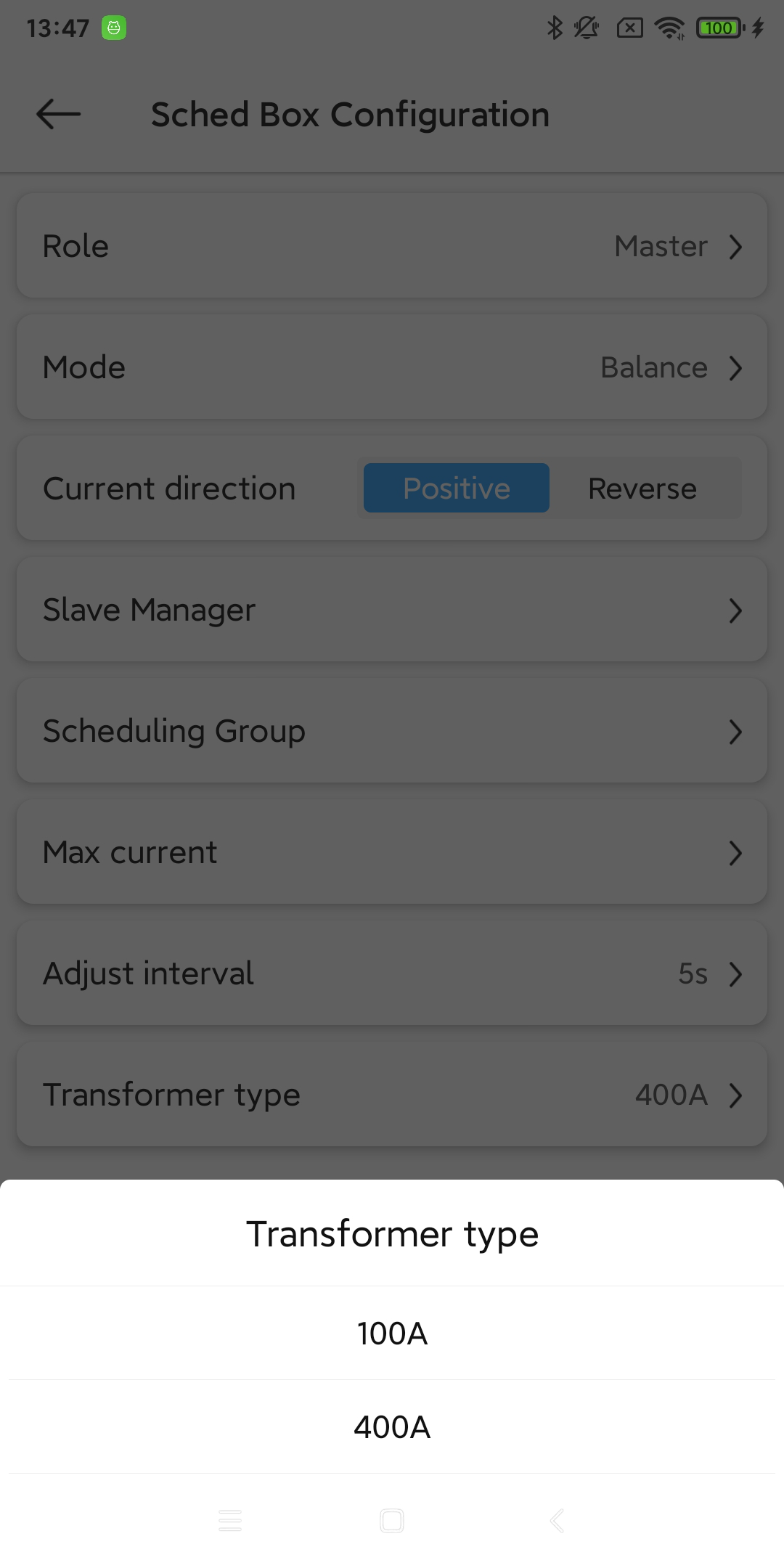

- Transformer type:
互感器类型。[12]
- Mini charging current:
最低充电电流。[13]
- Closure Strategy:
是否使用关停策略。[14]
13.2.2. Sched Box配置
范围 |
1-400(A) |
范围 |
1-60(s) |
范围 |
7-16(A) |
