刷卡摸块

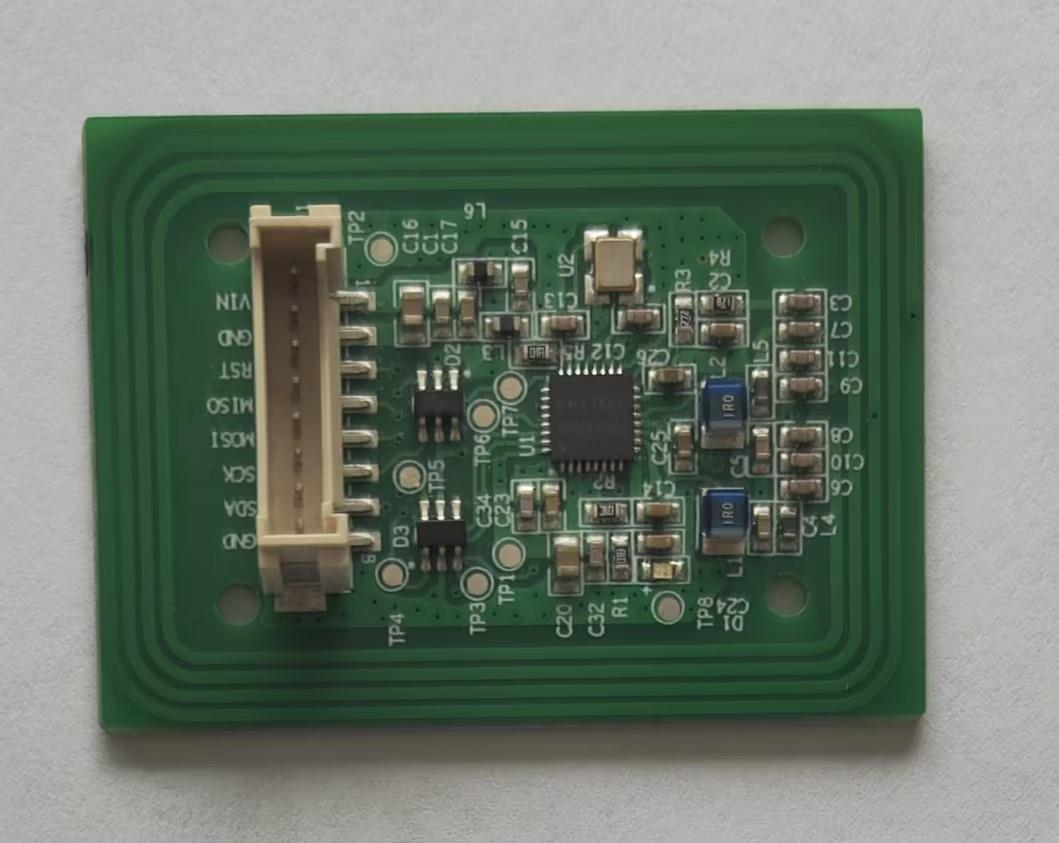

产品简介
产品描述
M1RFID-B是为充电桩应用推出的刷卡模块，具有低电压、低功耗、驱动能力强、多协议支持等特点；模块结构紧凑、装配便携、操作简单、可以帮助客户缩短开发周期，快速导入市场。
产品特点
- 支持 ISO/IEC 14443 TypeA 协议
- 支持 ISO/IEC 14443 TypeB 协议
- 读写器操作距离 40(±5)mm
- 提供低功耗快速发场功能，以快速探知是否有卡片进入场中
主要技术参数
| 参数项 | 描述 |
|---|---|
| 支持卡类型 | ISO 14443A、 ISO 14443B |
| 读卡距离 | 40(±5)mm |
| 工作电压 | 3.3V±10% |
| 工作功耗 | 134mA |
| 发射频率 | 13.56MHz |
| 指示灯 | 绿色：电源指示 |
| 对外接口 | SPI 总线 TTL 电平 |
| 结构尺寸 | 36*50mm |
产品适配要求
结构尺寸(上视图)
接口要求
- XCMOD_RFID 引脚定义
| 脚位 | 定义 | IO 类型 | 功能描述 |
|---|---|---|---|
| 1 | VIN | 电源 | 模块 3.3V 供电引脚 |
| 2 | GND | GND | 地 |
| 3 | RST | 信号 | 复位引脚 |
| 4 | MISO | 信号 | 模块串口发送引脚 |
| 5 | MOSI | 信号 | 模块串口发送引脚 |
| 6 | SCK | 信号 | 时钟引脚 |
| 7 | SDA | 信号 | 命令、控制引脚 |
| 8 | GND | GND | 地 |
备注：J1 物料型号:L200HY-8PS
售后服务须知
主板及配件将享有 24 个月质保，以出厂日期为准。在质保期内，因产品质量问题导致的不良，1 个月内可免费更换，质保期内免费维修。
