充电桩主板
产品简介
产品描述

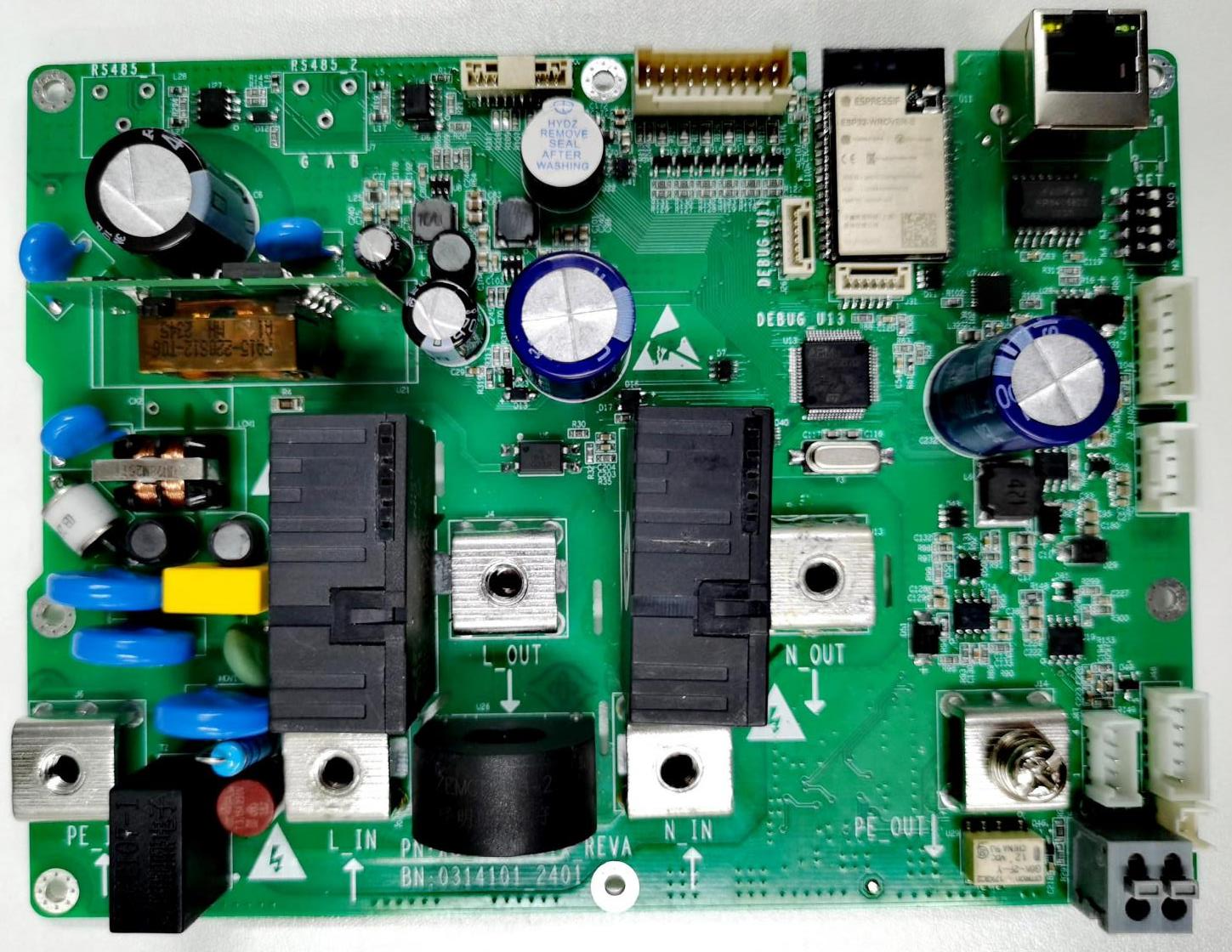

M3G31I 是专门针对美标市场设计的壁挂式控制板;产品设计符合恶劣环境应用的工业需求，具备高标准安全冗余设计与多重保护功能。
产品特点
- 12KW(120V250A)最大充电功率
- 支持刷卡（秘钥卡），WiFi，蓝牙，ETH，4G 通讯，可提供 APP 及后台服务
- 支持 OCPP1.6 协议
- 多重安全保护
- 接地检测
- 继电器粘连检测
- 过欠压保护
- 过载保护
- 过温保护
- 漏电保护
- 浪涌保护
- 短路保护
- 特色功能
- 过欠压可自动恢复，二级过流与过温保护
- 有限次数安全尝试自恢复
产品适配要求

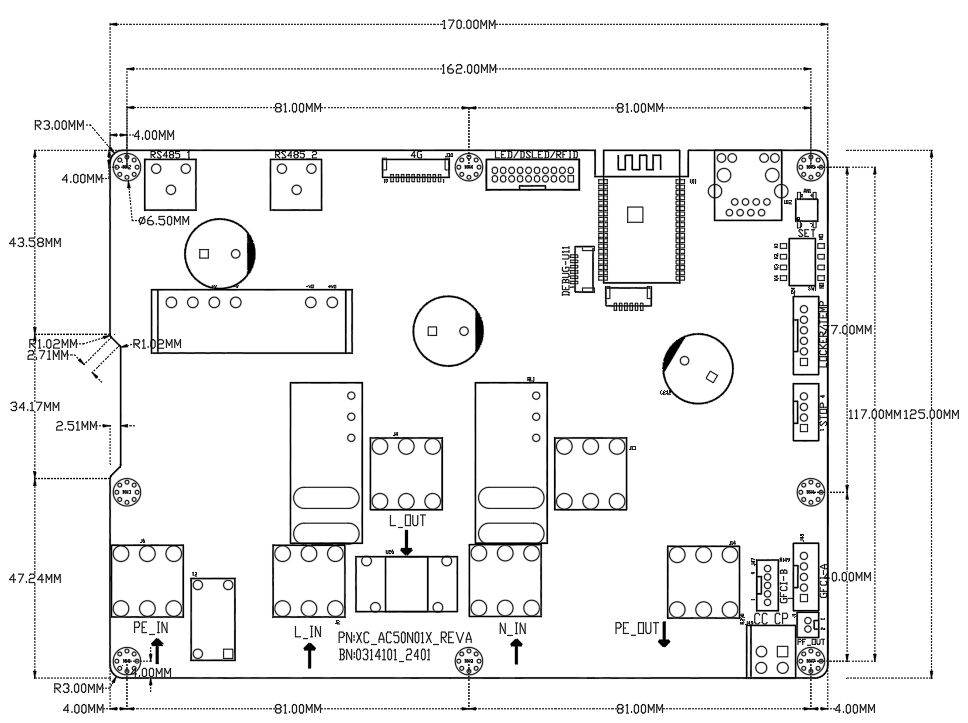

物理尺寸(上视图)

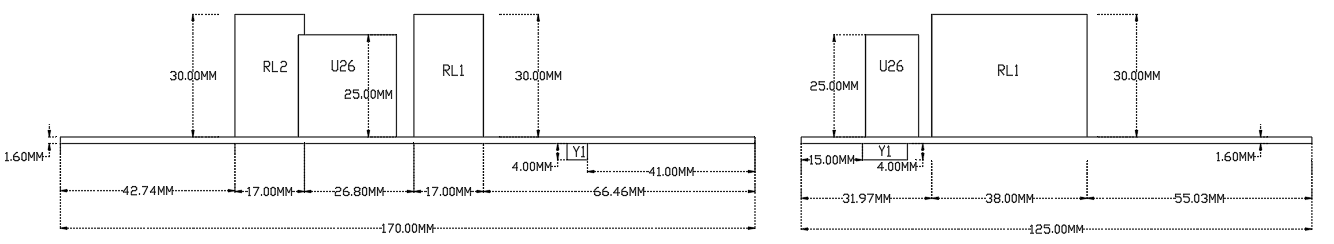

物理尺寸(侧视图)
指示灯状态说明
注：为了简化呈现，这里使用红灯闪烁的次数来决定当前处于什么状态，是保护还是异常。
| 定义 | 红灯闪烁次数 | 操作建议 |
|---|---|---|
| 漏电 | 1 | 需断电重启才能恢复，请检查线路是否存在漏电风险 |
| 过压 | 2 | 电压稳定后可自恢复 |
| 欠压 | 3 | 电压稳定后可自恢复 |
| 过流 | 4 | 1级过流有限次自恢复 2级过流或短路需要断电重启，请检查线路是否存在短路风险。 |
| 过温 | 5 | 温度正常后壳自恢复 |
| 漏电自检异常 | 6 | 可重启查看是否恢复，多次不可恢复时，请检查设备漏电模块及线路是否良好连接，仍未解决咨询客服。 |
| 保留 | 7 | |
| CP 电平异常 | 8 | 重新上电，持续异常仍未解决，咨询客服。 |
| 继电器异常 | 9 | 重新上电，持续异常仍未解决，咨询客服。 |
| 辅助处理器异常 | 10 | 重新上电，持续异常仍未解决，咨询客服。 |
| 系统 12v 异常 | 11 | 重新上电，持续异常仍未解决，咨询客服。 |
| 系统-12V 异常 | 12 | 重新上电，持续异常仍未解决，咨询客服。 |
售后服务须知
主板及配件将享有 24 个月质保，以出厂日期为准。在质保期内，因产品质量问题导致的不良，1 个月内可免费更换，质保期内免费维修。
