13. Schedu Box

对于此功能，您需要分别使用蓝牙连接充电桩和Schedu Box，分别进行设置，才能使Schedu Box按照正确的调度生效。

13.1. 充电桩侧设置

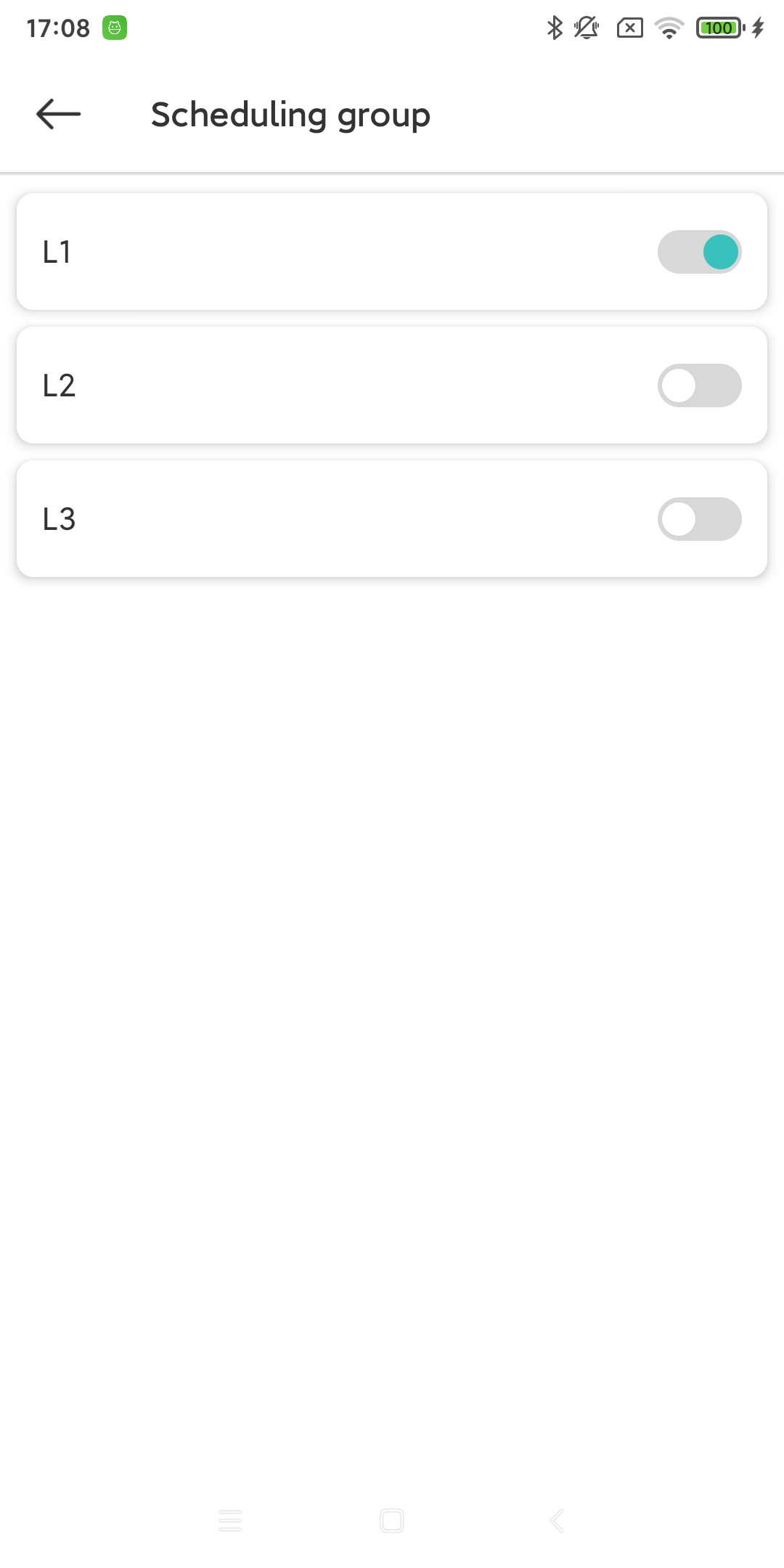

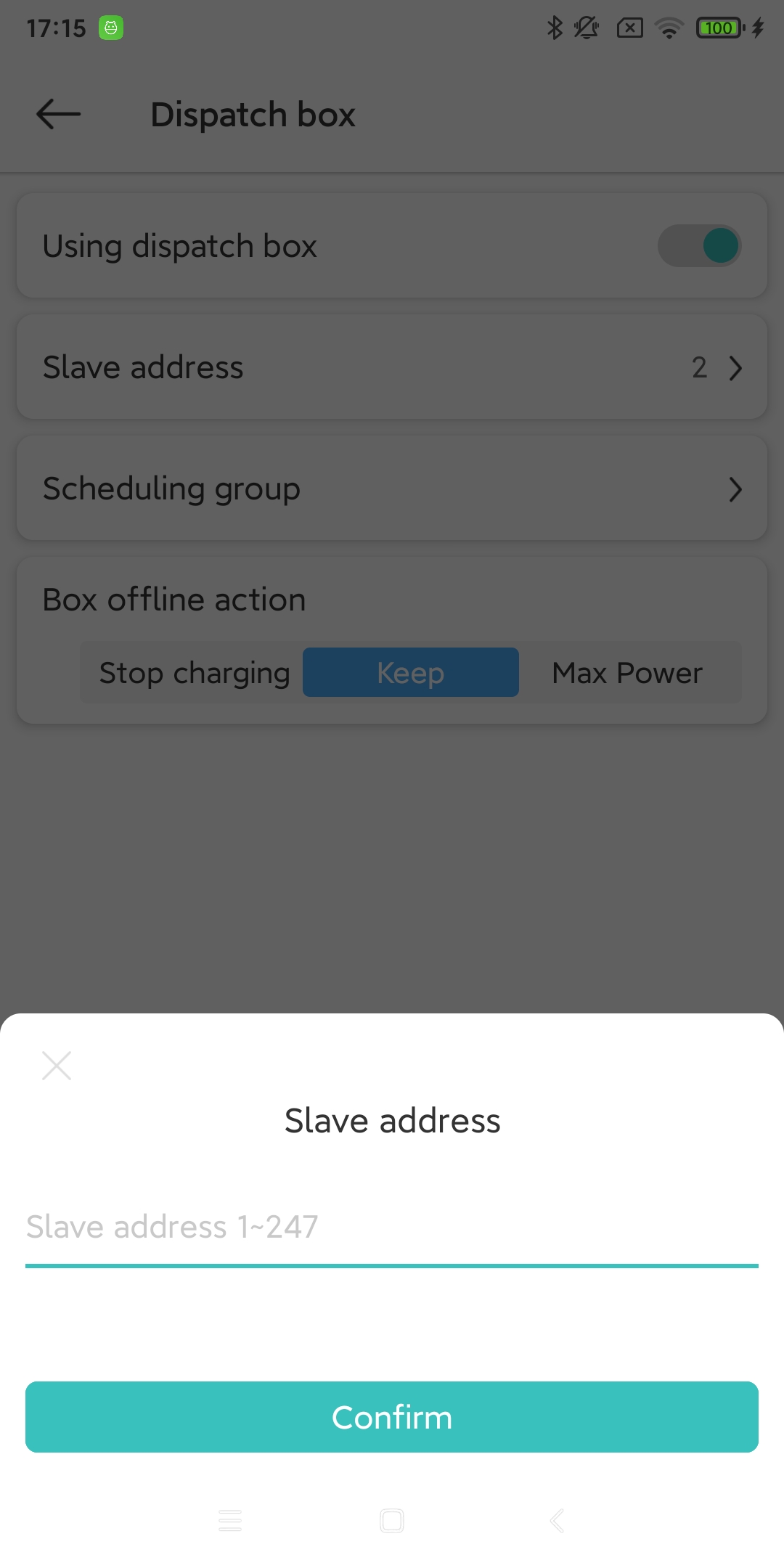

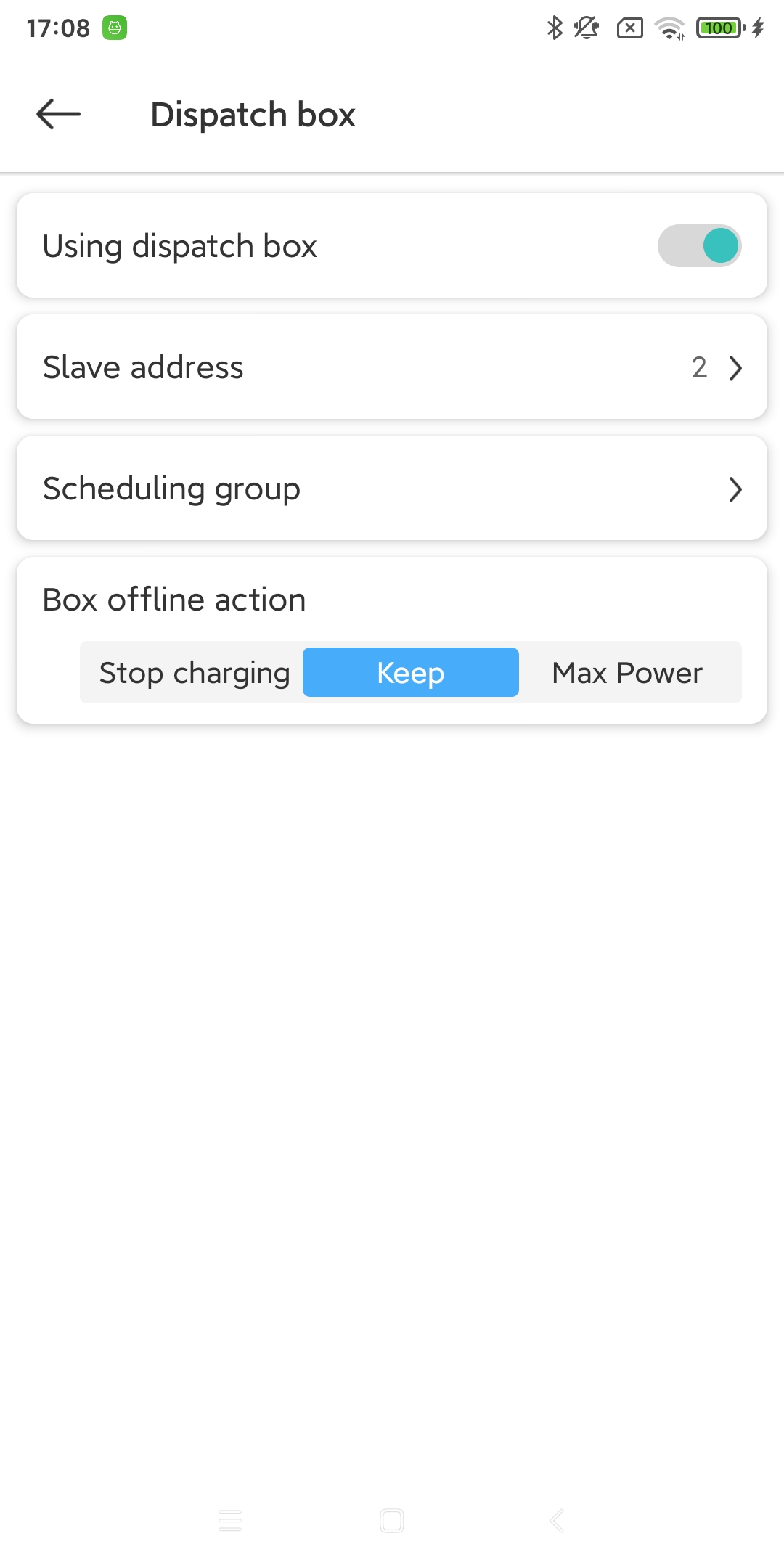

在 “更多” 页面中，您可以点击“Schedu Box”选项卡，进入此功能页面。您需要开启此功能，并设置此 充电桩设备 的从机地址、相位（多选）、以及Schedu Box离线后，此 充电桩设备 的行为。

13.2. Schedu Box侧设置

13.2.1. 使用蓝牙连接到Schedu Box

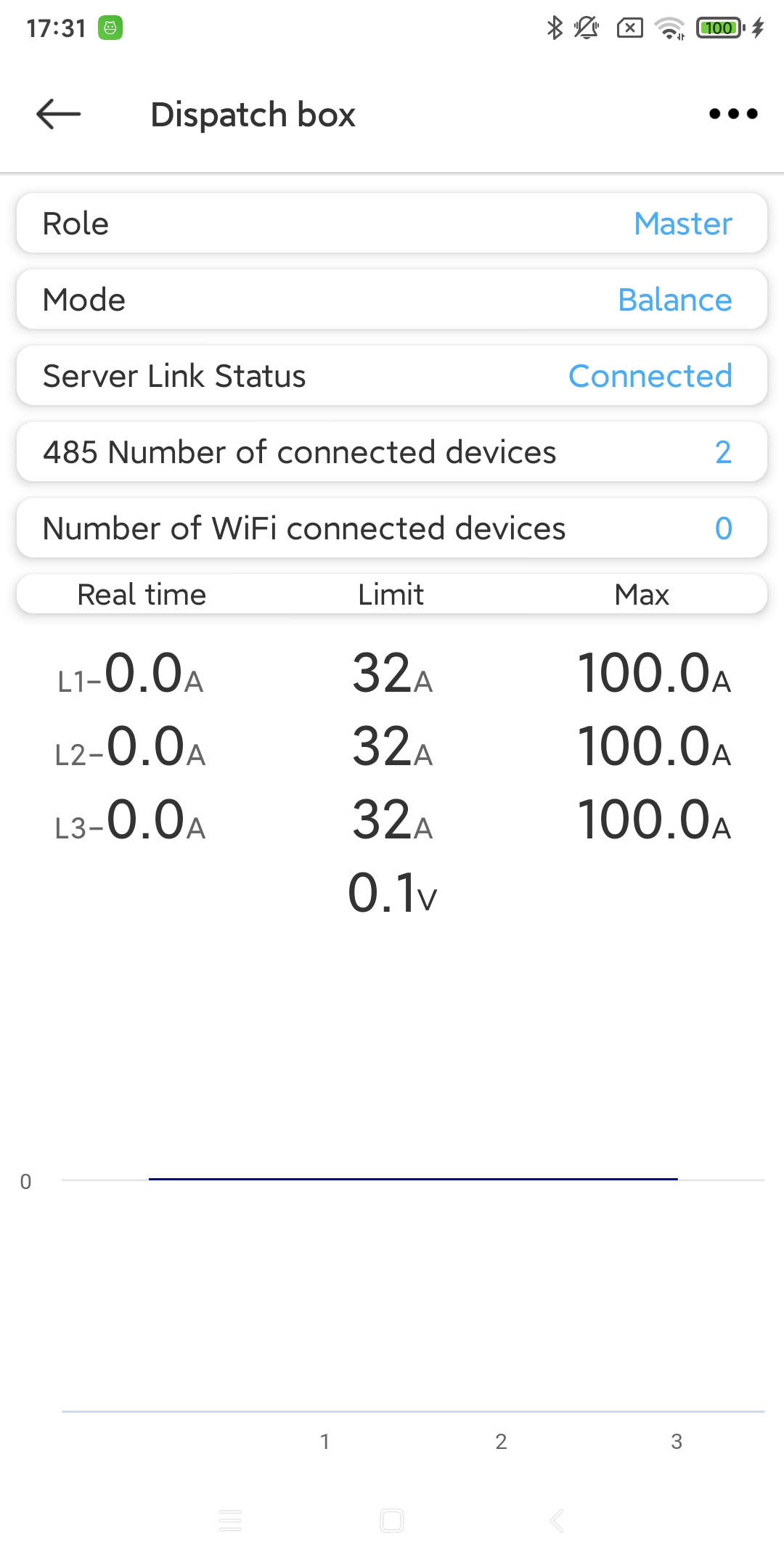

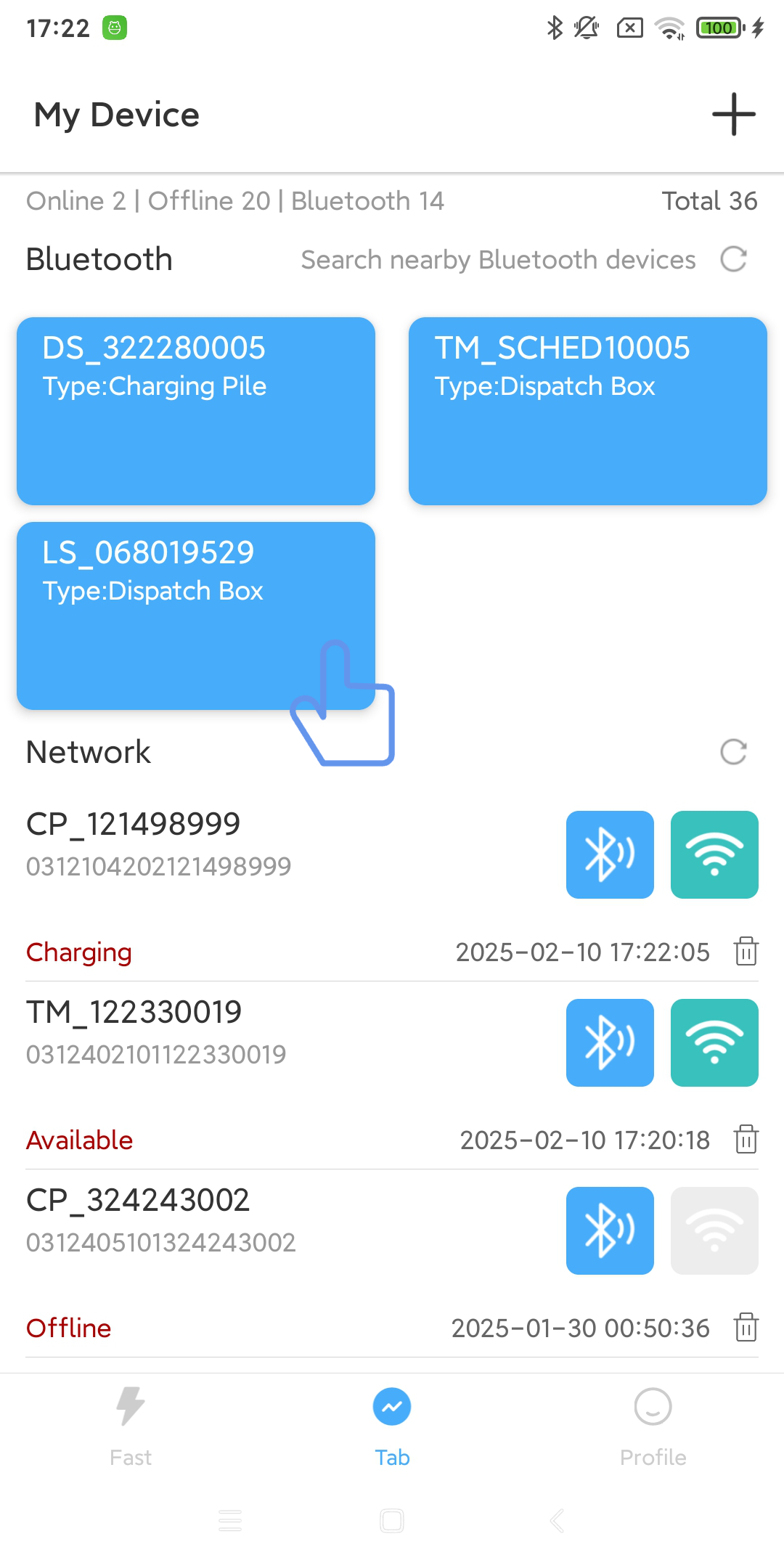

连接Schedu Box后，您可以看到Schedu Box的基本信息和电流曲线。您可以点击右上角”更多“图标按钮，进入Schedu Box功能页面。

Firmware Update:

查看及更新当前Schedu Box设备的固件版本。[1]

Status:

查看当前Schedu Box设备的网络状态。[2]

Firmware Version:

查看当前Schedu Box设备的固件版本。[3]

Config Network:

为当前Schedu Box设备配置网络。[4]

Configuration:

为当前Schedu Box设备配置参数。[5]

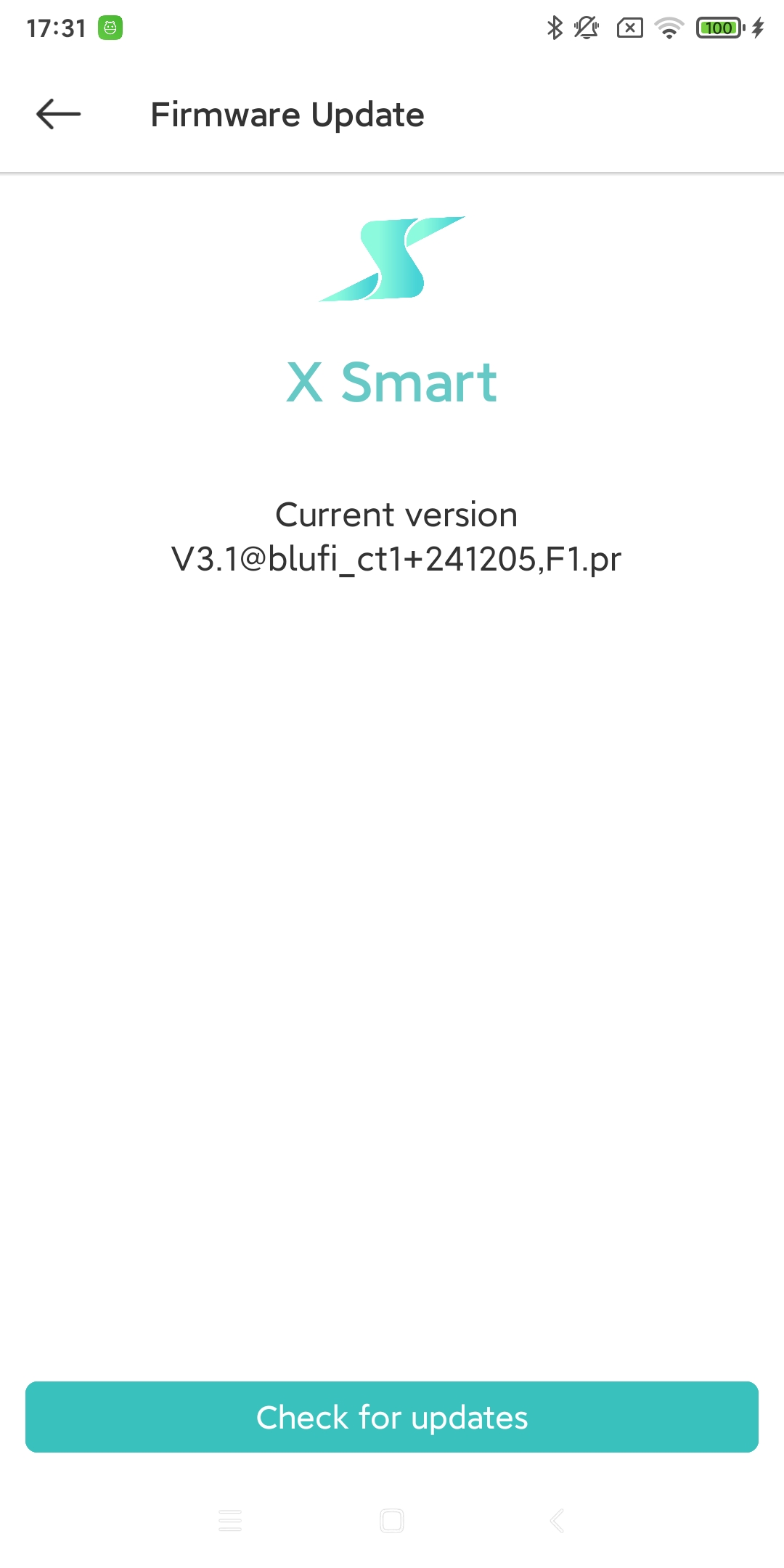

[1]

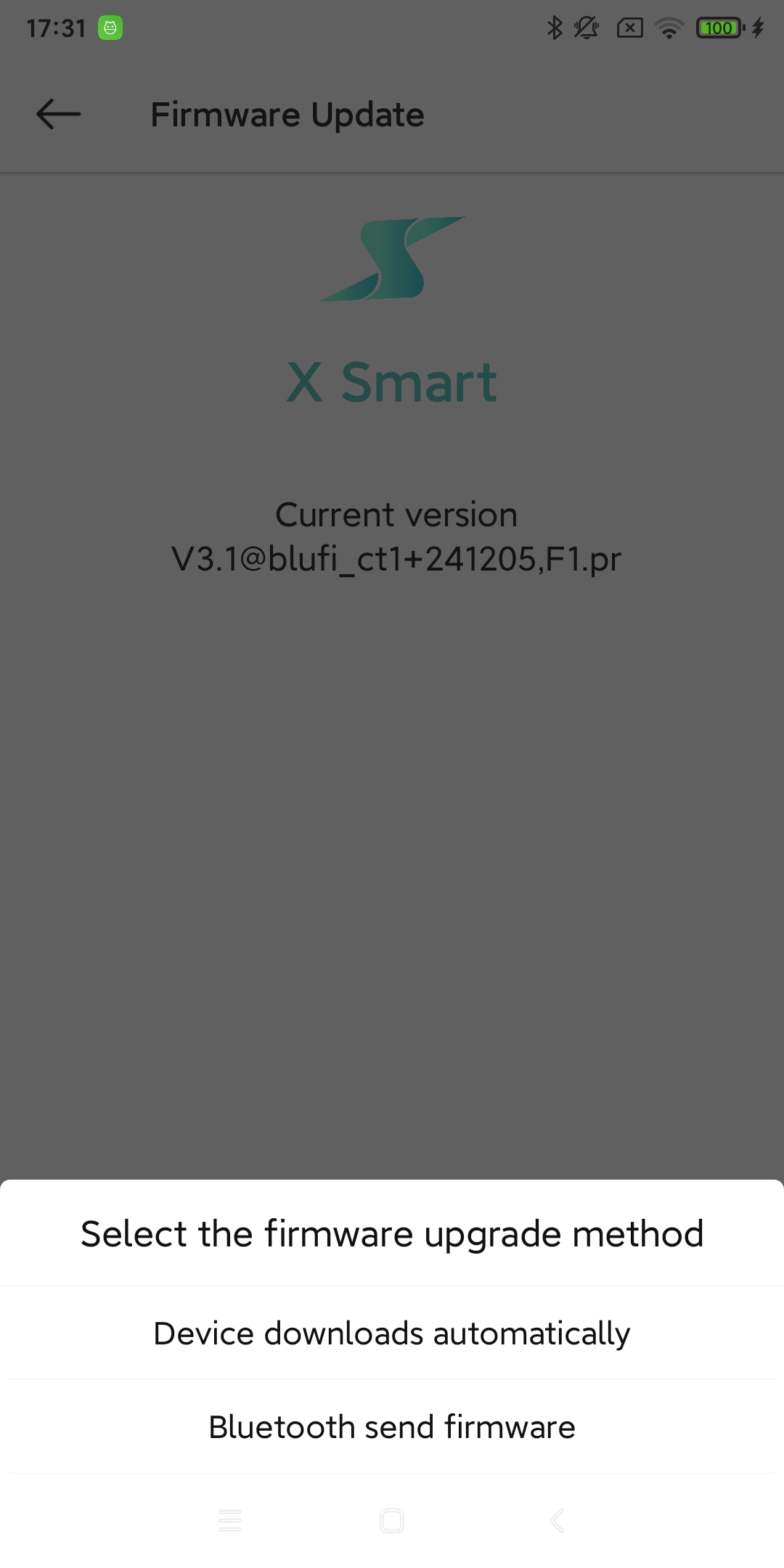

Schedu Box设备的版本信息更新，请参考以下页面。您可以选择两种方式进行固件升级，“Device downloads automatically”方式需要您输入新的固件 HTTP 网址，设备自行进行下载和升级，“Bluetooth send firmware”方式，无需您输入新固件的 HTTP 网址，但需要运维工程师维护版本并下发到您的Schedu Box设备上，您才能检测到新固件并进行固件更新。

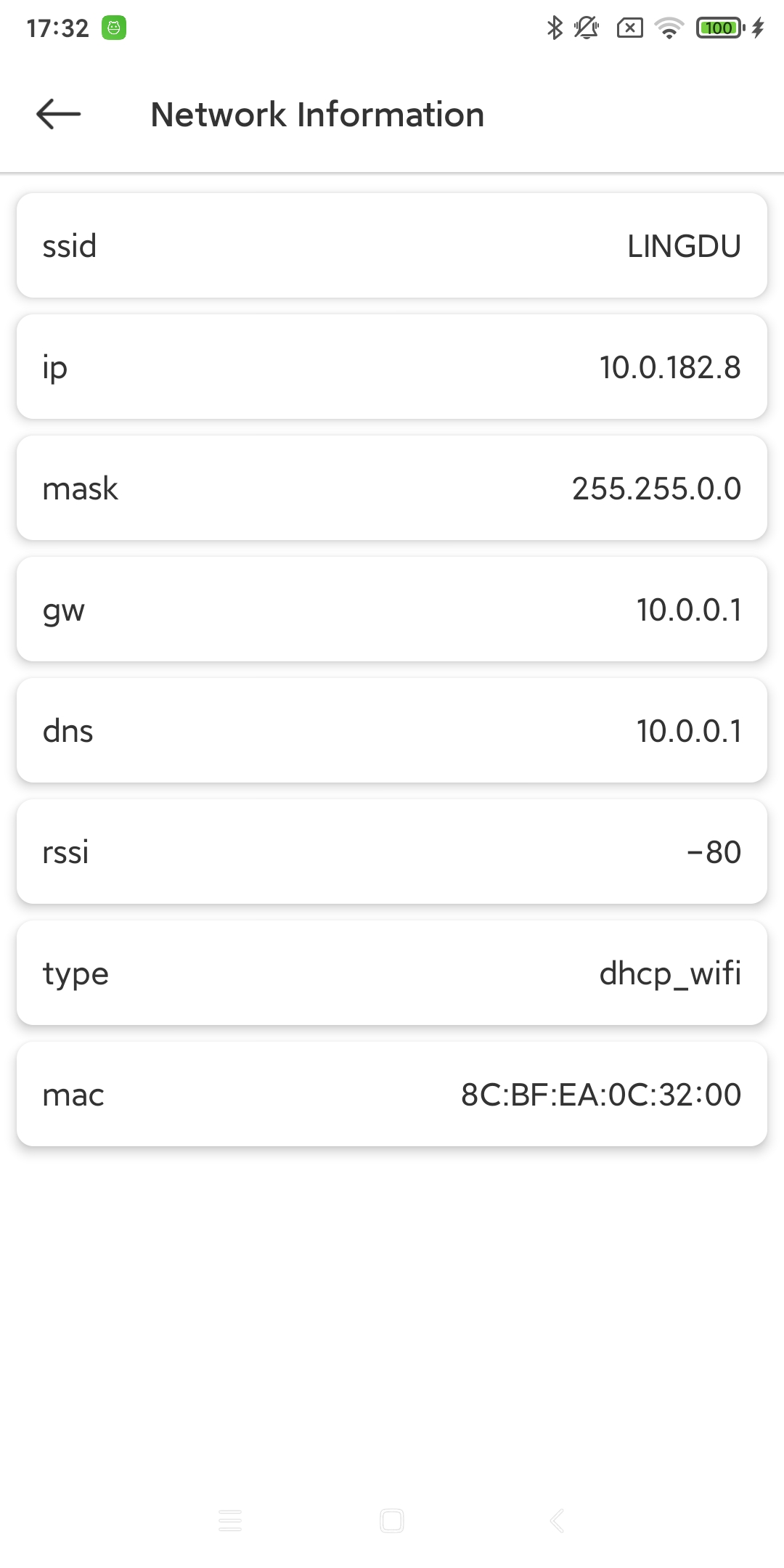

[2]

Schedu Box设备的网络状态，参考以下页面。

[3]

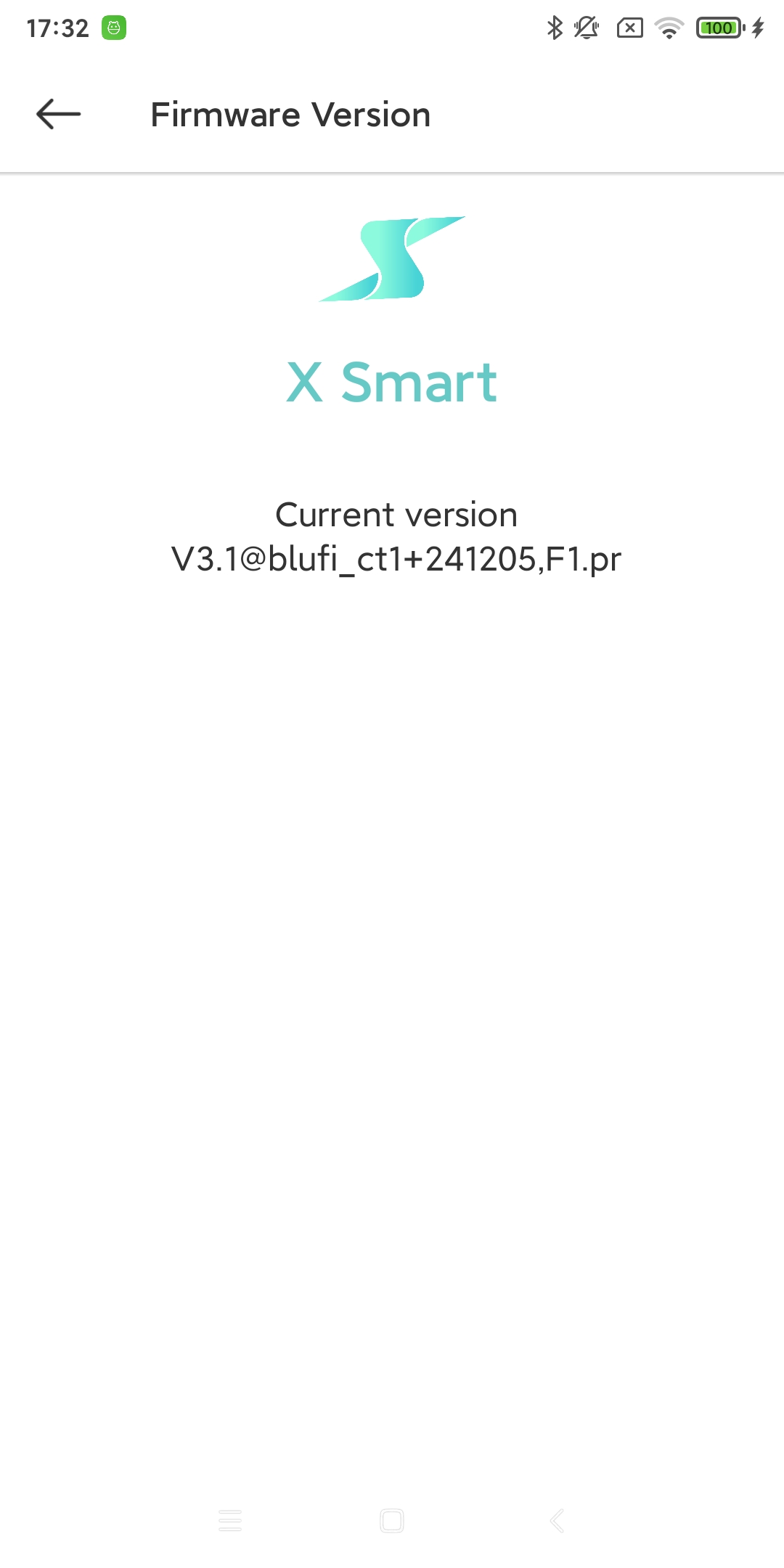

Schedu Box设备的固件版本，参考以下页面。

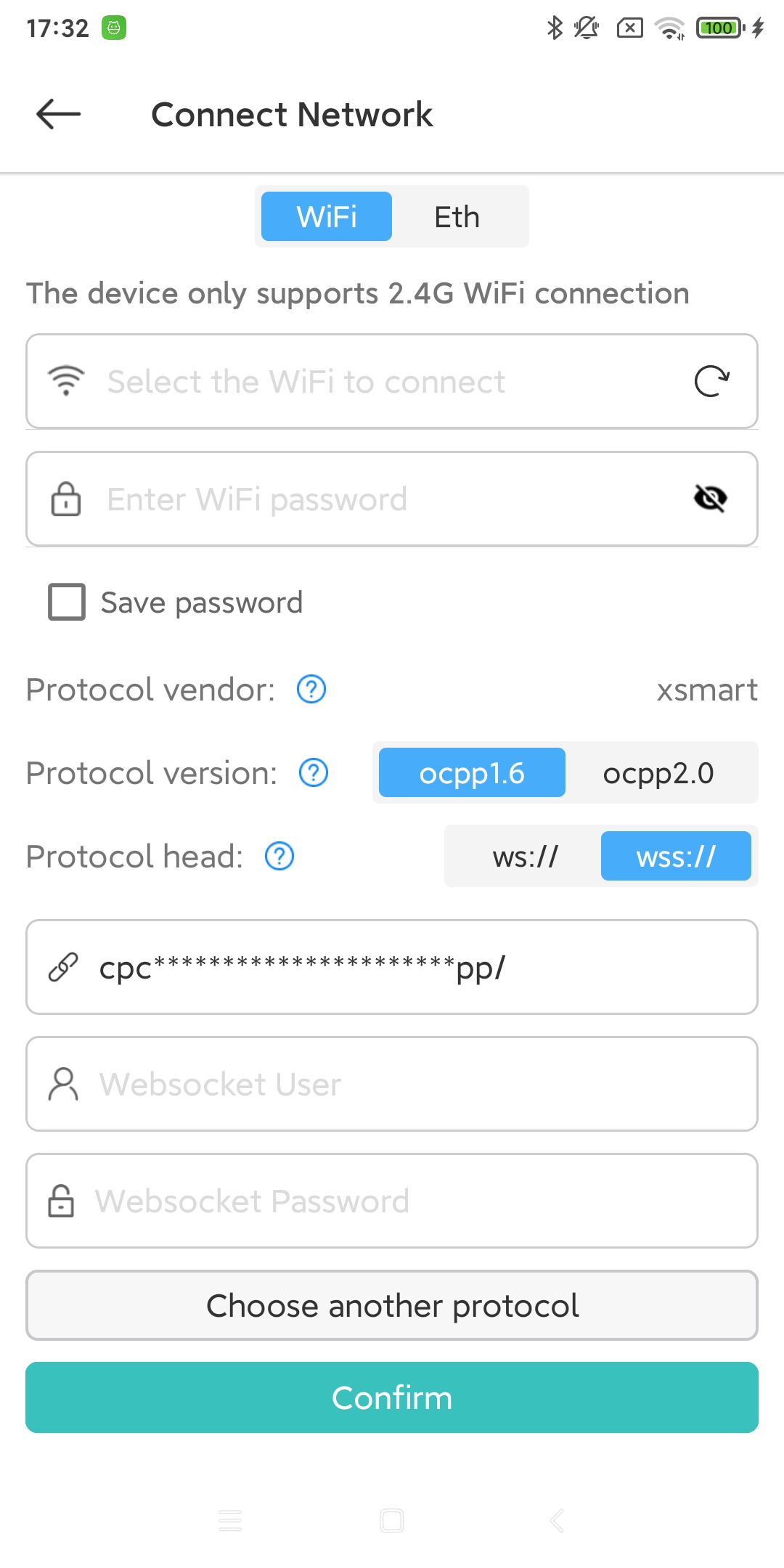

[4]

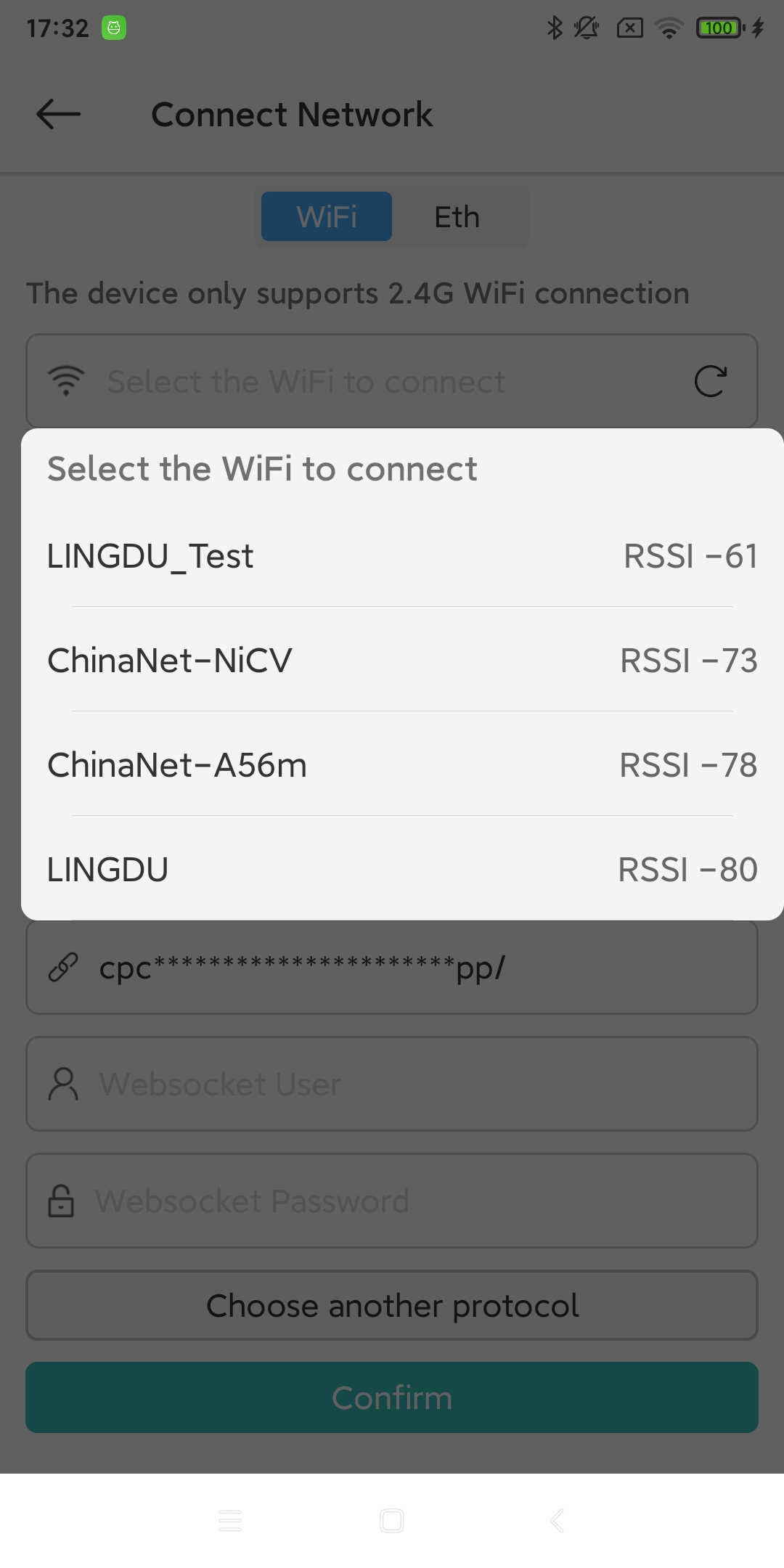

Schedu Box设备配网。流程与充电桩设备配网基本一致。请参考充 电桩设备配网 中 3.2 章节部分。区别是Schedu Box设备不能使用 4G 的方式配网。

[5]

Schedu Box配置，请参考以下章节。

Role:

Schedu Box当前需要的角色。[6]

Mode:

Schedu Box当前需要的模式。[7]

Current direction:

Schedu Box接入电流的方向。可选的有“正向”、“反向”。

Slave Manager:

Schedu Box的从机管理。（一般设置充电桩为从机）。[8]

Scheduling Group:

调度组管理。[9]

Max current:

相位组的最大电流，可分别设置 L1、L2、L3 相位组。[10]

Adjust interval:

每次调节充电桩设备电流的时间间隔。[11]

Transformer type:

互感器类型。[12]

13.2.2. Schedu Box配置

[6]

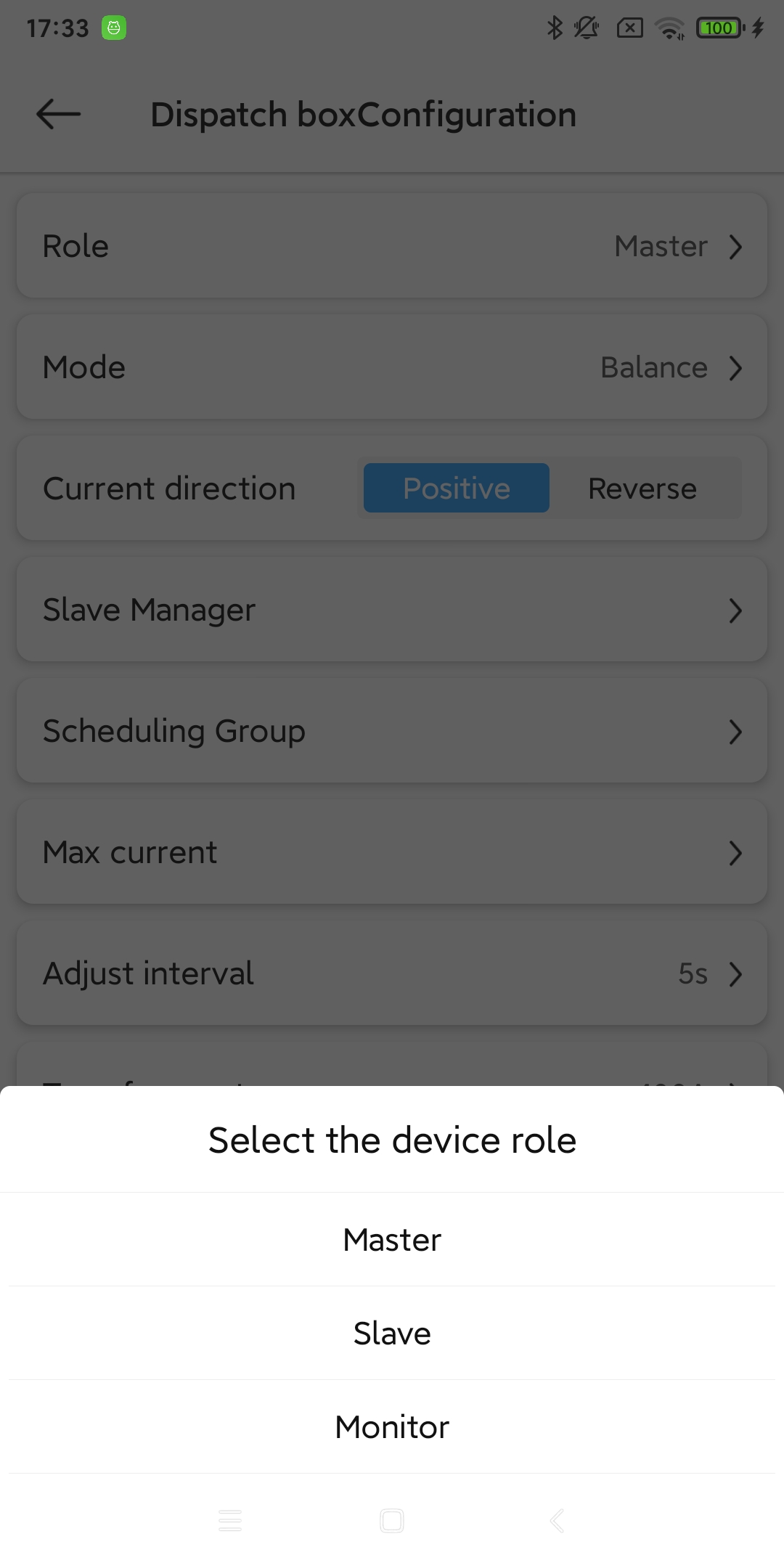

Schedu Box设备选择角色，可选项有：“Master”、“Slave”、“Monitor”。

[7]

Schedu Box设备选择模式，可选项有：“Balance”、“Solar Energy - Boost Mode”、“Solar Energy - Lossless Mode”、“Solar Energy - Power Save Mode”。

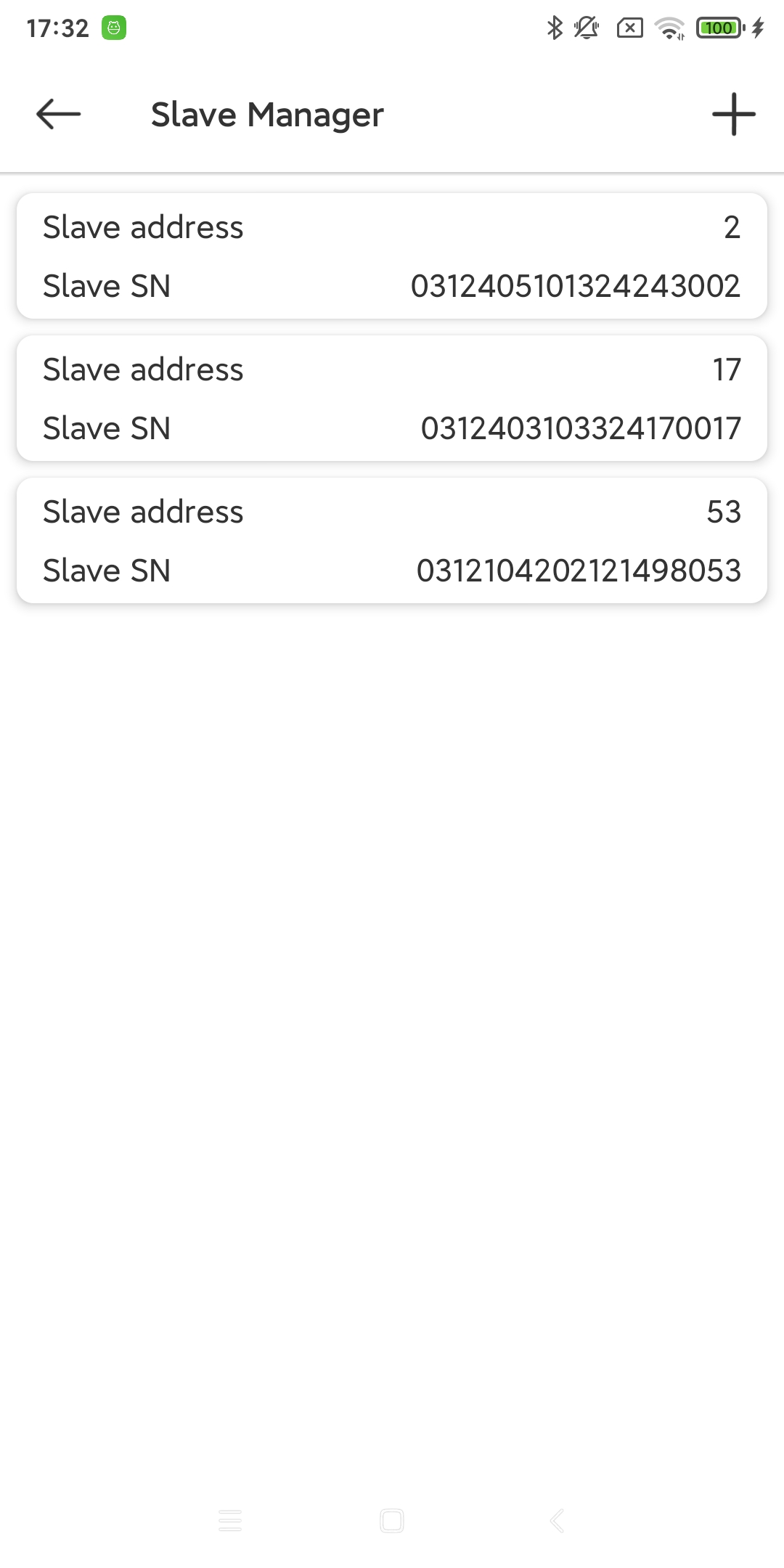

[8]

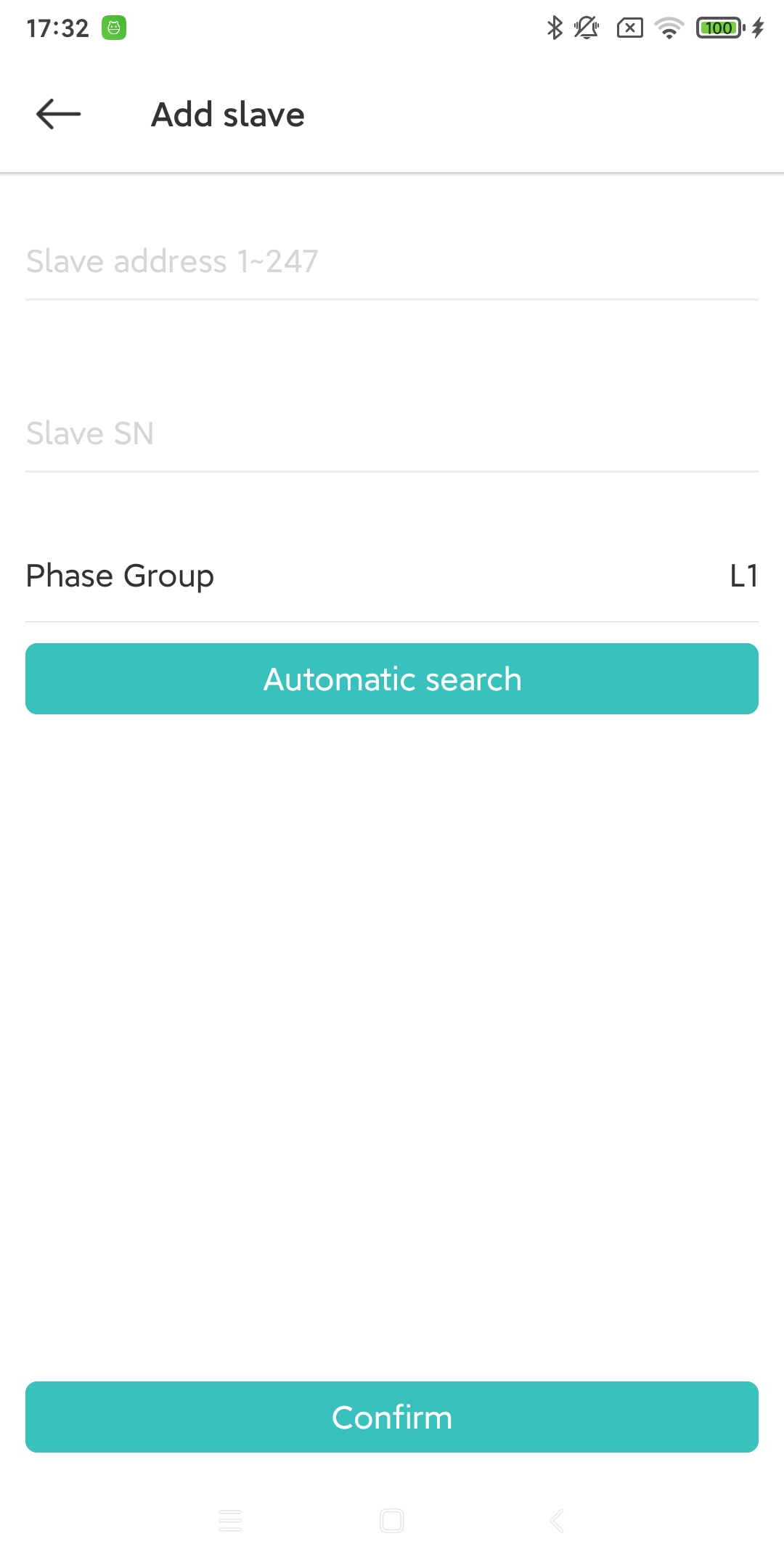

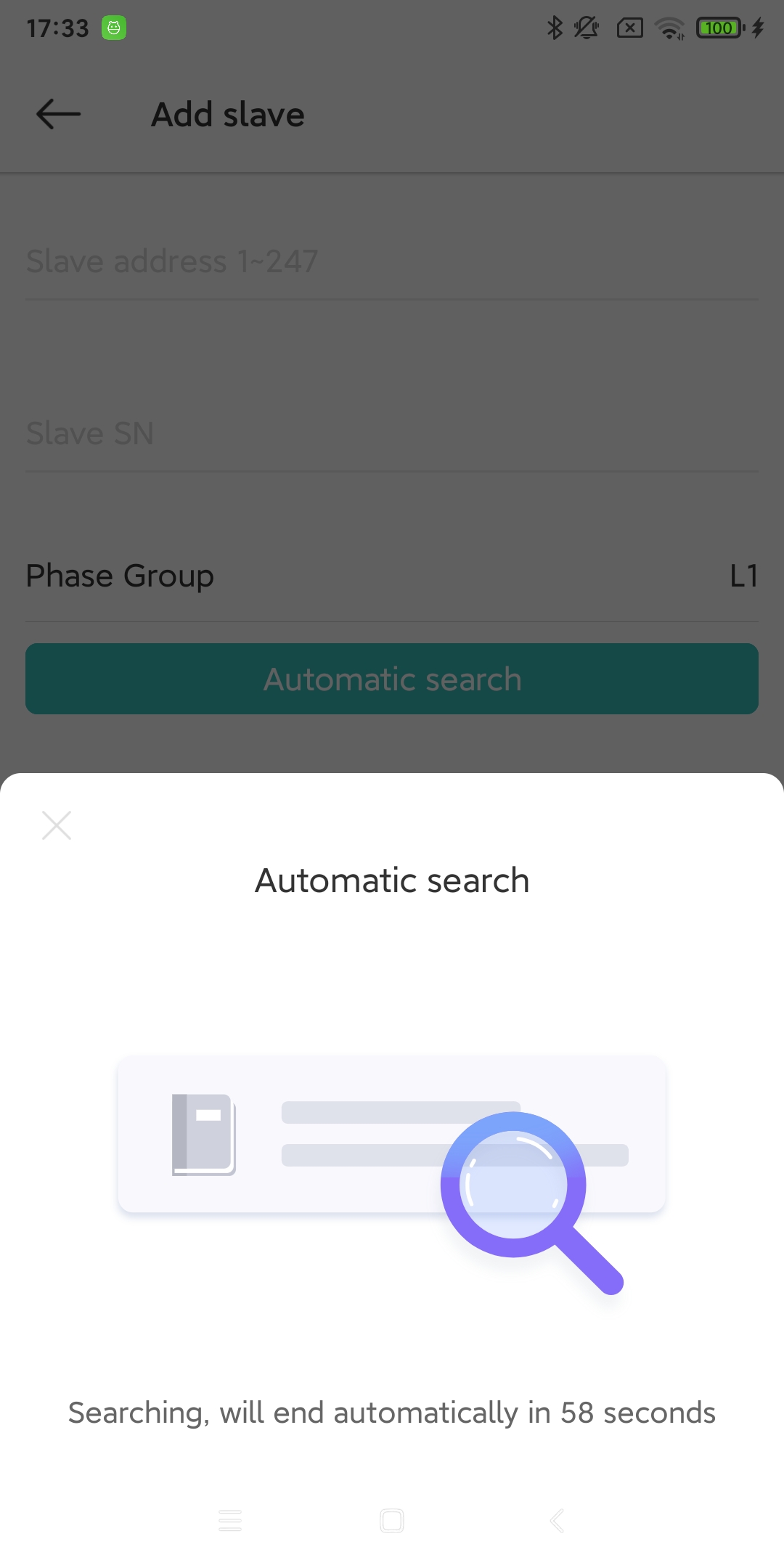

Schedu Box设备从机管理。您可以手动输入从机的从机地址和充电桩设备的 SN 码，也可以点击“自动搜索”按钮进行搜索网络内的充电桩设备。

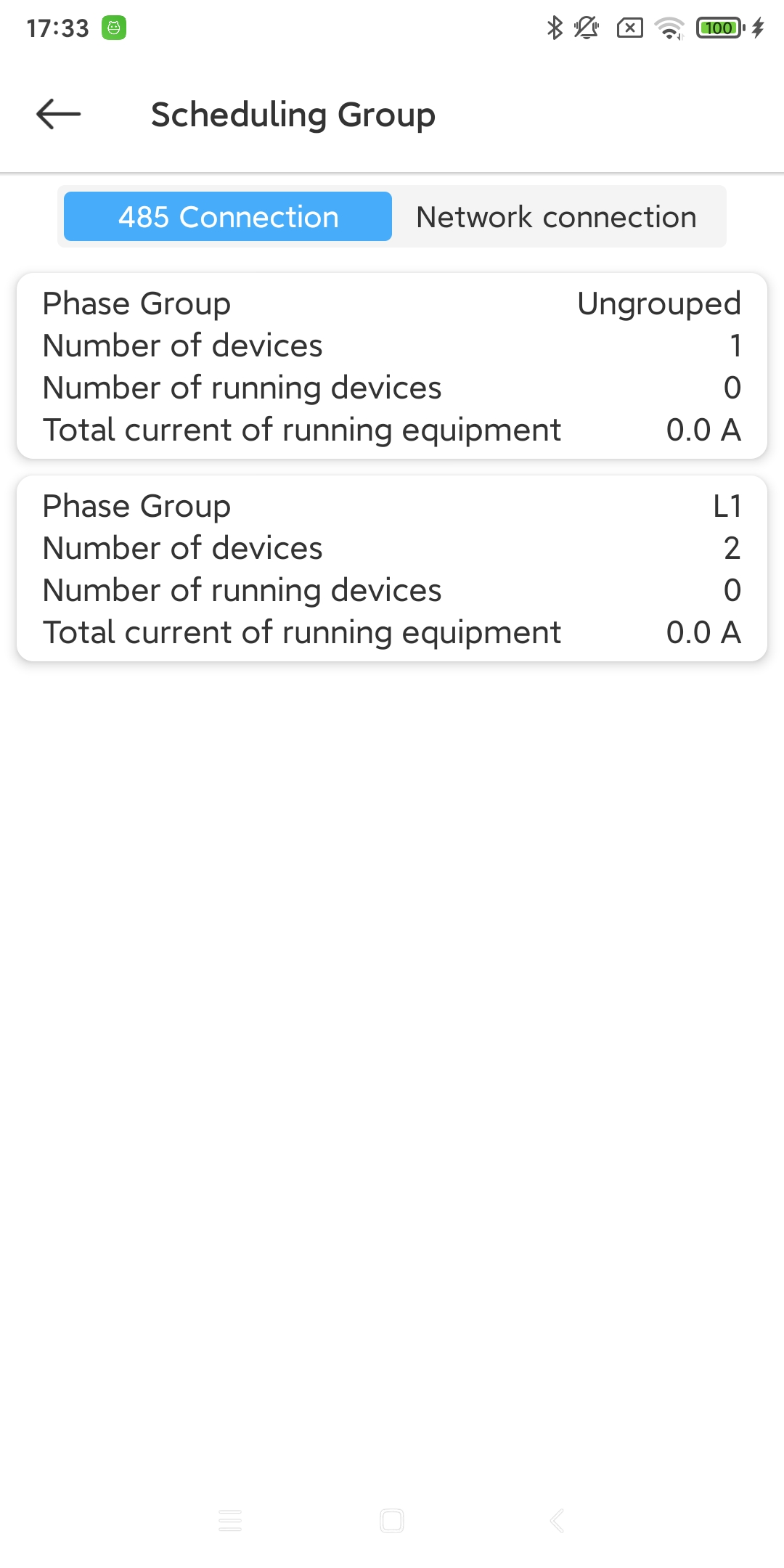

[9]

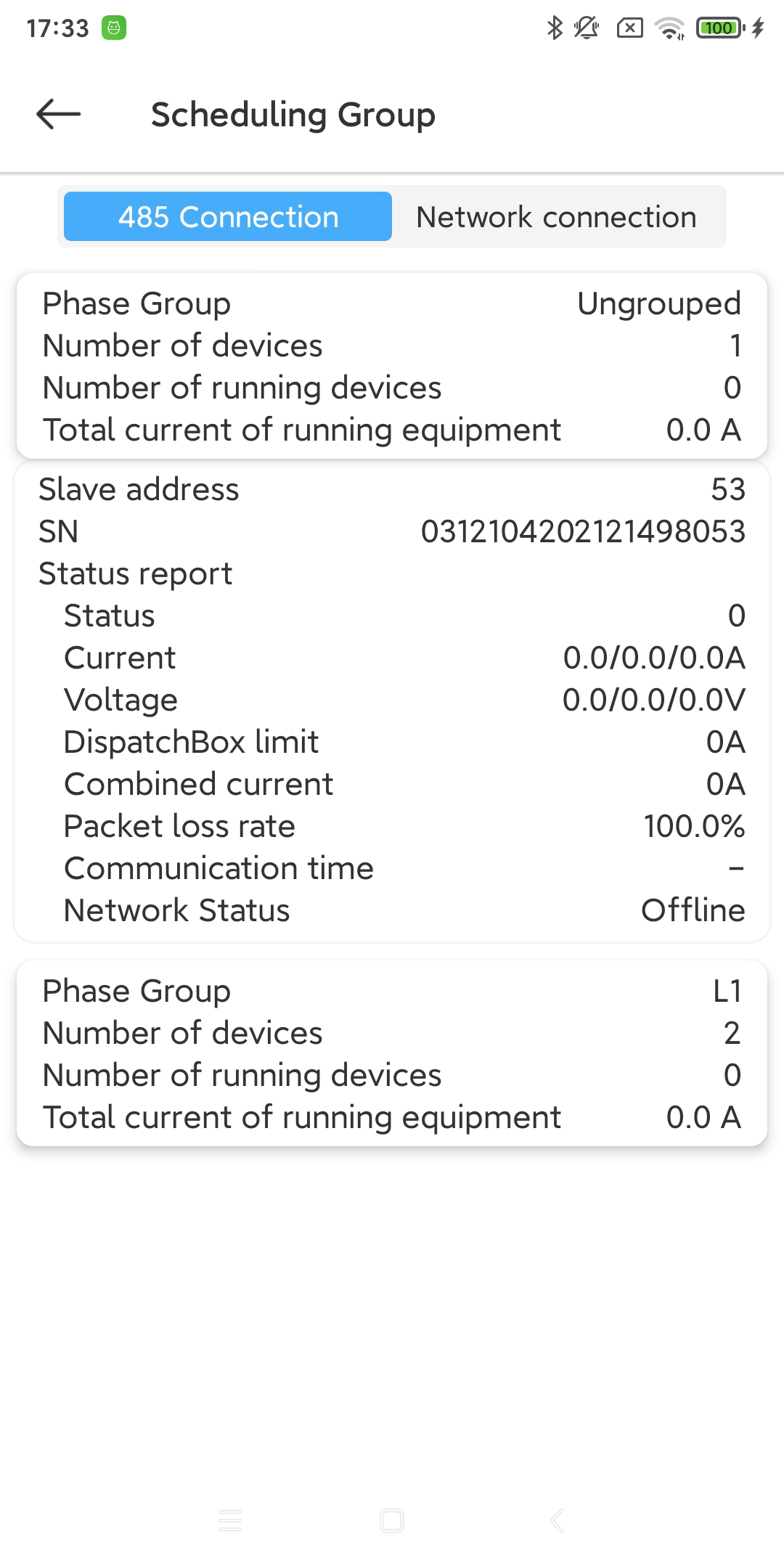

调度组管理。

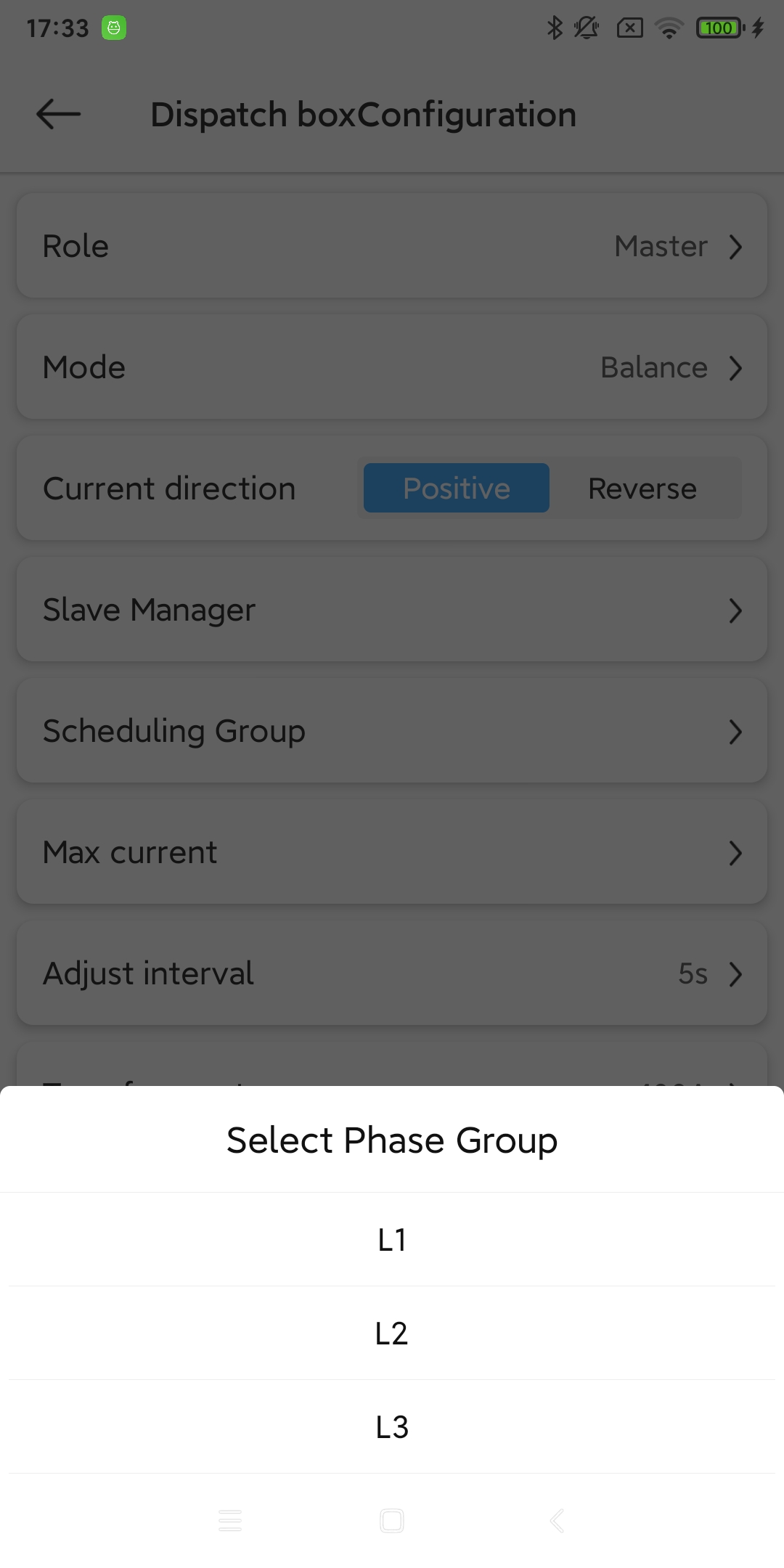

[10]

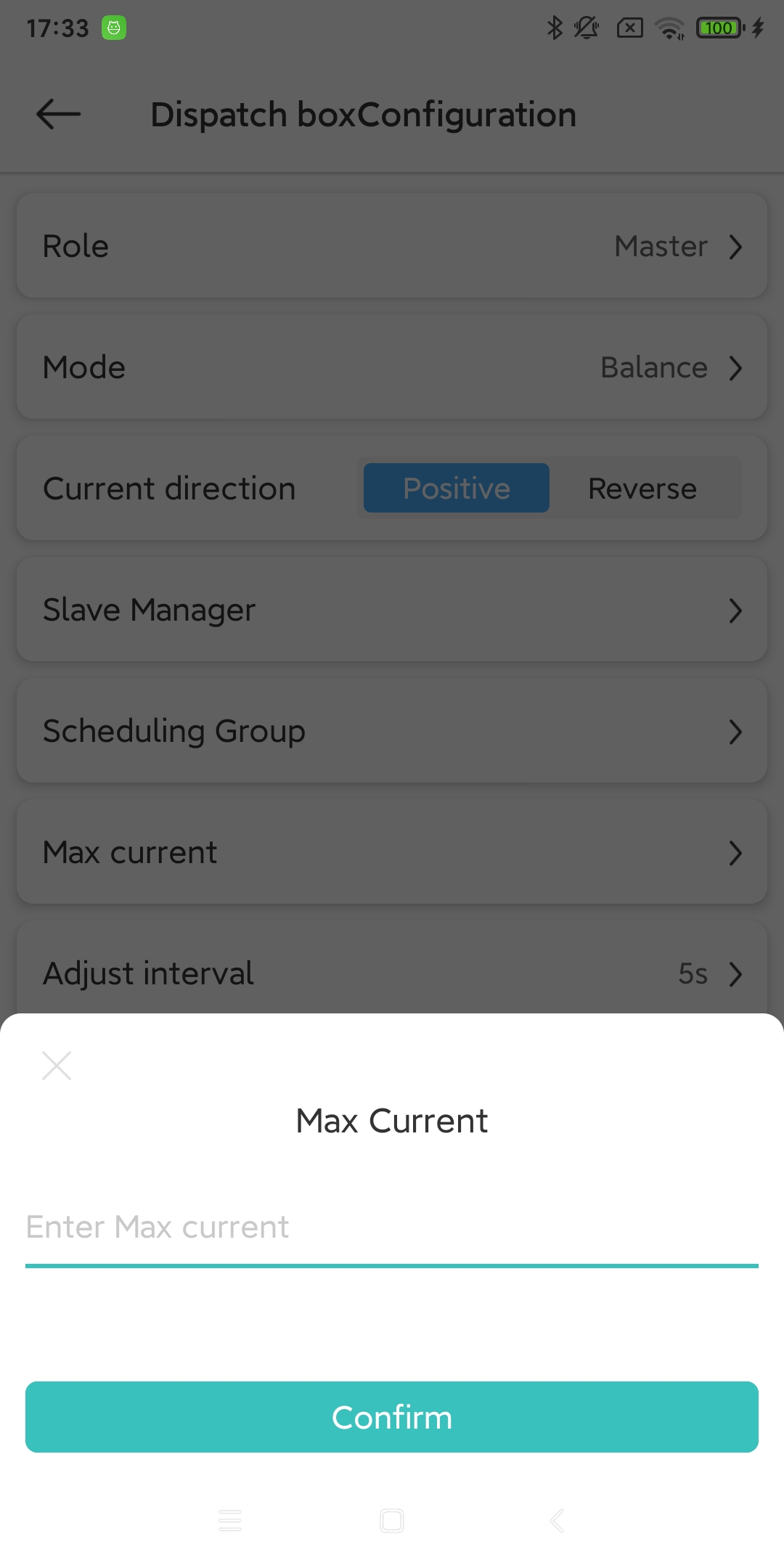

Schedu Box设备相位组最大电流设置。

范围

1-400（A）

[11]

Schedu Box设备调节充电桩设备电流的时间间隔。

范围

1-60（s）

[12]

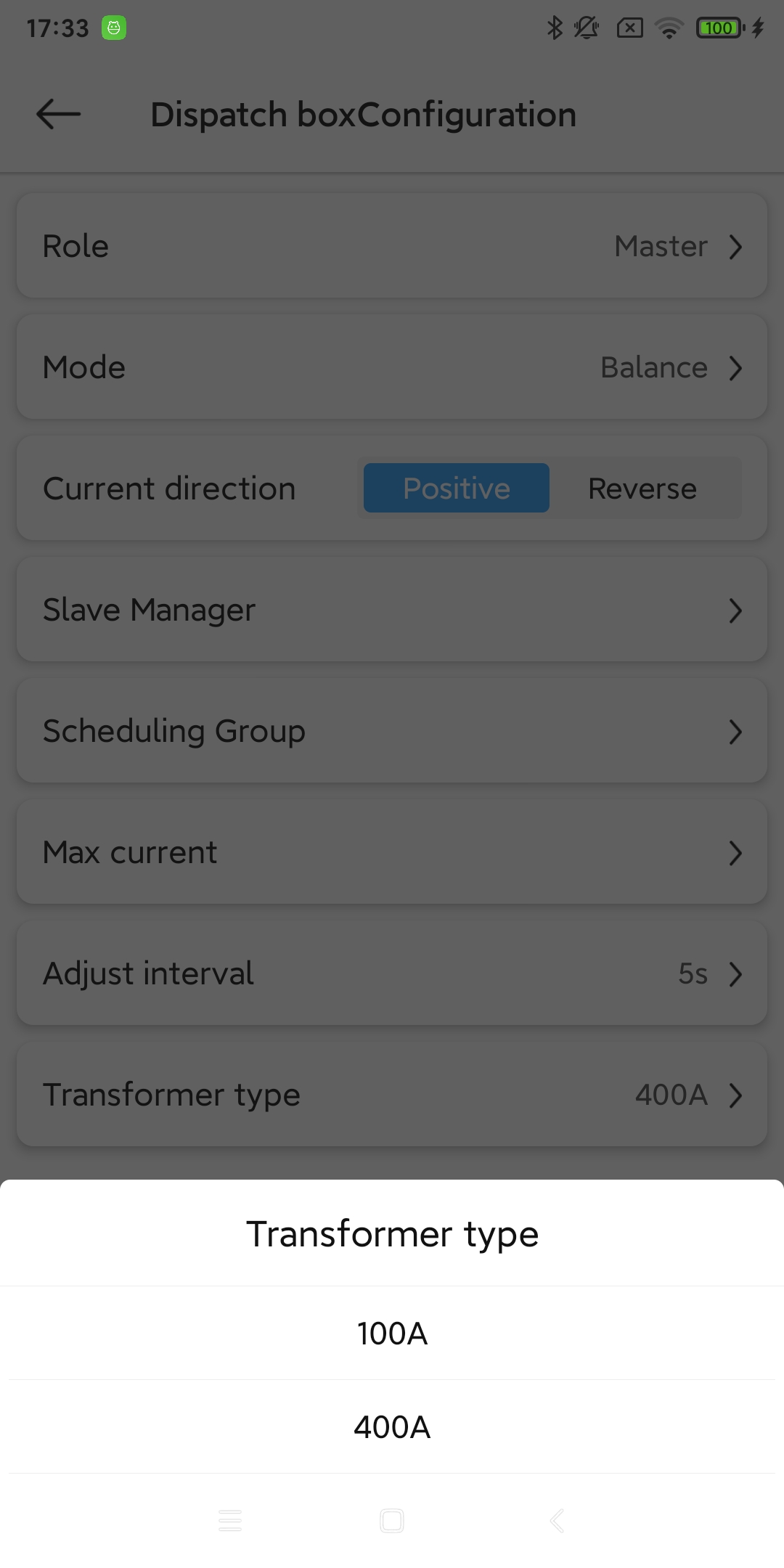

Schedu Box设备的互感器类型选择，可选的有：“400A”、“100A”。
